〔壹芯〕生產60N06場效應管60A-60V,參數達標,質量穩定

場效應管(MOSFETS)

型號：60N06　　　　　　　極性：N

IDA(A)：60　　　　　　　VDSS(V)：60

RDS(on)　MAX(Ω)：0.014　VGS(V)：10

VGS(th)　(V)：2~4

Gfs(min)　(S)：30　Vgs(V)：20　Io(A)：30

封裝：TO-220 TO-252

知識科普

電力場效應晶體管的基本特性之轉移特性

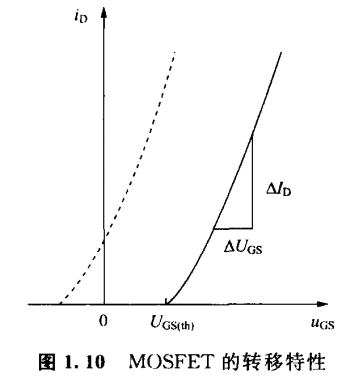

轉移特性表示電力MOSFET的柵-源極輸入電壓u_GS與漏極輸出電流i_D之間的關系。圖(1.10)中實線為增強型電力MOSFET的轉移特性，虛線為耗盡型電力MOSFET的轉移特性，現在已商品化的電力MOSFET中增強型占主流。轉移特性表示電力MOSFET的放大功率，與GTR中的電流增益β相仿，由于電力MOS-FET是電壓控制器件，因此用跨導這一參數來表示。

跨導gm定義為

g_m=_△l_D/_△U_GS

式中，g_m為跨導（S），表示轉移特性曲線的斜率。

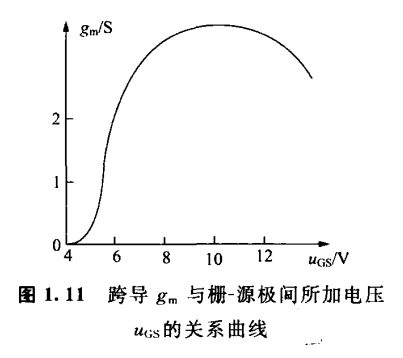

由于轉移特性的非線性，gm與uGS的關系曲線也是非線性，圖(1.11)為MOTOROLA公司生產的MTP8N10型電力MOSFET器件在小信號下跨導與柵源極間所加電壓u_GS的關系曲線。測試條件為U_DS=15V、T_c=25℃。為提高g_m，除應提高單位管芯面積的溝道長寬比（W/L）外，還應具有良好的工藝，以保證電子的有效表面遷移率和有效柵-源極限開關速度達到應有的水平。

<壹芯微科技>專注二三極管領域研發制造，針對二三極管作出了良好的性能測試，產品廣泛應用于電源、LED照明、光伏、儀表儀器、數碼產品、各種小家電等領域。如果您遇到需要幫助解決的問題，可以點擊頁面右側咨詢工程師、或銷售經理為您提供精準的產品報價與介紹。
