在現代電子設計中，靜電放電（Electrostatic Discharge，簡稱ESD）是一種非常常見、卻往往被低估的電磁干擾來源。無論是USB、HDMI、Type-C等高速通信接口，還是電源、按鍵、GPIO等輸入端口，若缺乏有效ESD防護，一次無意的人體觸碰、插拔操作甚至空氣放電都可能造成器件損壞、芯片燒毀，甚至整個系統崩潰。ESD二極管作為最常用的靜電防護元件之一，已被廣泛應用于各類產品中。但很多工程師在選型和應用ESD二極管時，往往只關注電壓等級或價格，卻忽略了其關鍵參數對整個系統電氣性能的影響。

一、ESD二極管的作用機制簡述

ESD二極管主要用于將瞬間產生的高電壓導通至地線，從而“旁路”掉對關鍵元器件的沖擊電流。它的動作原理可分為兩個階段：

- 當外部靜電瞬間作用于信號線時，若該電壓超過ESD管的擊穿電壓，它將迅速導通。

- 在導通后，電流通過其低阻抗路徑流向地線，同時鉗位電壓將控制在一個安全范圍內，以免影響后級IC。

二、ESD二極管關鍵參數詳解

要在復雜的電子系統中發揮最大保護作用，以下幾個參數必須被理解并正確選用：

1. 鉗位電壓（Clamping Voltage）

鉗位電壓是ESD事件發生后，器件導通狀態下兩端的維持電壓。它是影響被保護器件是否受損的直接因素。鉗位電壓越低，對芯片的保護就越好，但需要確保不影響正常信號波形。

舉例：如果一顆MCU輸入引腳最大耐壓為5.5V，而你使用的ESD管鉗位電壓為8V，那這個保護是無效的，芯片仍會被ESD擊穿。

2. 擊穿電壓（Breakdown Voltage）

表示ESD管開始導通的電壓，必須高于信號線的最高工作電壓。否則器件在系統正常工作時就會發生導通，反而引起信號衰減或漏電。

建議：例如系統最大工作電壓為3.6V，理想擊穿電壓應在4V~6V之間。

3. 結電容（Capacitance）

這個參數在高速接口應用中至關重要。ESD管在信號線上形成等效電容，若過大，會對信號邊沿造成緩慢影響、導致眼圖變差，數據誤碼增加。

典型場景：USB 3.0、HDMI、DisplayPort、MIPI D-PHY等接口推薦使用電容小于0.5pF的低容ESD器件，避免傳輸質量下降。

4. 漏電流（Leakage Current）

當ESD二極管未導通時仍可能有微電流流過，稱為漏電流。對低功耗設備或高阻輸入接口來說，漏電流太大可能引起誤動作甚至電量流失。選擇時應注意漏電流是否小于規定閾值（如100nA）。

5. 響應時間（Response Time）

即ESD管從靜電觸發到完成導通保護的時間，通常在皮秒至納秒級。若響應過慢，電壓可能已到達芯片端口。高頻、精密設備應優先選擇響應速度在1ns以內的型號。

6. 封裝形式與引腳布局

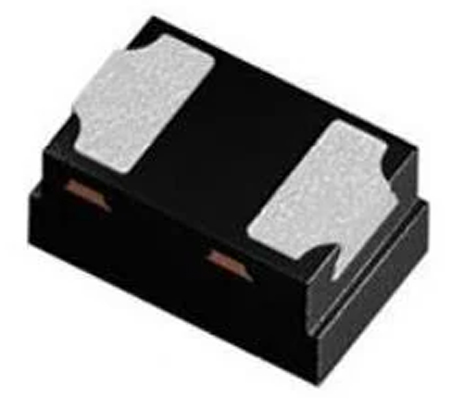

在PCB布線中，ESD器件應盡可能靠近接口端布放。小封裝（如SOD-923、DFN1006等）便于緊貼信號線布線，降低寄生電感。ESD陣列（Array）器件則適用于多線共防，例如USB+HDMI組合接口。

三、典型應用舉例

場景一：USB 3.1 Gen2 接口

USB 3.1對數據完整性和信號邊沿非常敏感。選擇結電容為0.25pF、鉗位電壓為5V以下、封裝為DFN0603的雙路陣列ESD管，可提供理想保護。

場景二：工業級IO口（RS485）

在工業自動化設備中，RS485通信常布設較長線纜，極易遭受ESD及浪涌干擾。可選用擊穿電壓為12V、鉗位電壓為18V、ESD等級達到IEC61000-4-2 Level 4的TVS二極管。

場景三：按鍵輸入電路

按鍵作為人體直接接觸的接口，ESD風險高。考慮到響應速度要求低、電壓低、成本敏感，可選擇普通SOD-323封裝ESD器件即可。

四、選型實戰建議

在選購ESD器件前，先清楚設備工作電壓范圍和信號速率；

如涉及多根數據線（如LVDS、HDMI），優先選用陣列封裝，提升集成度；

實測接口眼圖并進行EMC測試驗證，是確保ESD選型正確性的最后一步；

與原廠或代理技術支持合作，獲取推薦型號和仿真模型，有助于提升選型效率。

總結

在電子系統日趨復雜、信號速率不斷提升的今天，ESD二極管已從“可選配件”變為“設計標配”。要真正發揮其作用，必須深刻理解其核心參數，并結合具體應用進行科學選型與布線。只有這樣，才能打造出一個具備高抗干擾能力、穩定運行數年的高質量電路平臺。
