〔壹芯〕生產50N06場效應管50A-60V,參數達標,質量穩定

場效應管(MOSFETS)

型號：50N06　　　　　　　極性：N

IDA(A)：50　　　　　　　VDSS(V)：60

RDS(on)　MAX(Ω)：0.016　VGS(V)：10

VGS(th)　(V)：2~4

Gfs(min)　(S)：40　Vgs(V)：25　Io(A)：26.2

封裝：TO-220 TO-252

知識科普

電力場效應晶體管的基本特性之飽和特性

電力MOSFET的飽和特性如圖(1.7)所示，由于電力MOSFET的通態電阻較大，所以飽和壓降也大。這是因?yàn)樗幌馟TR那樣有超量存儲電荷，它是單極型器件，沒有載流子的存儲效應。為了降低通態電阻，在設計上要采取一些措施。

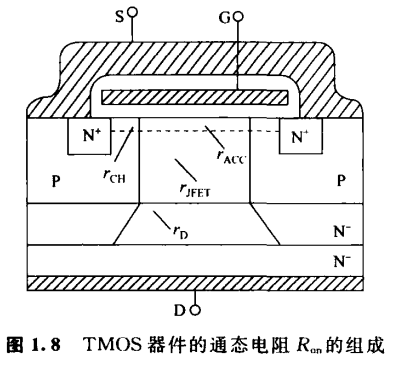

以美國MOTOROLA公司的TMOS器件為例，其通態電阻R_on由四部分組成：反型層溝道電阻r_CH、柵-漏積聚區電阻r_ACC、FET夾斷區電阻r_JFET、輕摻雜漏極區電阻r_D，如圖(1.8)所示。溝道電阻rcH隨著溝道長度而增加，結的夾斷電阻r_JFET與外延區電阻率和電極寬度成正比，與溝道寬度成反比。

為了提高器件的耐壓能力，要求外延區電阻率要高、漏區要厚，其結果是r_D增大，也使R_on增大。可見，對耐壓和R_on的要求是相互矛盾的，R_on隨溫度變化近似呈線性關系，如圖(1.9)所示。圖(1.9)還表明，器件電壓越高，R_on隨溫度變化越顯著。在這樣的溫度條件下，器件額定電壓越高，其R_on值就越大。

<壹芯微科技>專注二三極管領域研發制造，針對二三極管作出了良好的性能測試，產品廣泛應用于電源、LED照明、光伏、儀表儀器、數碼產品、各種小家電等領域。如果您遇到需要幫助解決的問題，可以點擊頁面右側咨詢工程師、或銷售經理為您提供精準的產品報價與介紹。
