在電子電路設計中，元器件的穩定運行離不開多種保護措施，而其中應用最為廣泛的保護元件之一便是二極管。雖然二極管最初只是作為整流器件而發明，但隨著應用的多樣化，逐漸演化出了許多專用型號，比如穩壓管（Zener Diode）、TVS瞬態抑制二極管（Transient Voltage Suppression Diode）和快恢復二極管（Fast Recovery Diode）。這三種器件雖然都屬于保護類半導體器件，但其功能定位、工作特性和應用場景卻各不相同。

一、穩壓管（Zener Diode）：持續穩壓的基礎器件

穩壓管，又稱齊納二極管，是一種專門在反向擊穿狀態下穩定電壓的器件。與普通二極管不同，穩壓管允許其在反向偏置時進入擊穿區，并在此狀態下持續工作，而不會被擊穿電流燒毀。

工作原理：當穩壓管兩端的反向電壓達到其額定“擊穿電壓”（即VZ）時，器件便迅速導通，形成一個穩定的反向電壓平臺。此時即使電流變化較大，電壓依舊維持在一個穩定水平。

實際應用場景：

- 用于低功耗電源模塊中的電壓基準

- 用作運算放大器的參考電壓源

- 并聯在電源輸出端，用于限制電壓峰值

舉個例子，假設一個傳感器模塊工作電壓為5V，在其供電線上并聯一個5.1V的穩壓管，當輸入電壓偶爾波動到5.5V時，穩壓管會迅速導通，吸收多余的電流，避免傳感器受到過壓損傷。

需要注意的是，穩壓管并不能吸收太大的電流，其吸收功率受限于最大耗散功率PZM，超出范圍會引起發熱甚至燒毀，因此使用時需搭配限流電阻。

二、TVS管（瞬態抑制二極管）：對抗瞬態高壓的防護利器

TVS管是一種專門用于抑制瞬時過電壓脈沖的保護器件，它的設計初衷是保護電路免受ESD（靜電放電）、EFT（電快速瞬變）、雷擊浪涌等短時強干擾的破壞。

響應時間極快，是其最大優勢，通常在納秒（ns）級別即可導通。TVS管的擊穿電壓稍高于正常工作電壓，但一旦檢測到尖峰電壓（瞬態過壓），器件會立即導通并將多余電流快速泄放至地線，從而防止其繼續沖擊敏感元器件。

典型應用：

- USB、HDMI、CAN、RS-485 等接口的ESD防護

- 電源線（如DC 12V、24V）的浪涌防護

- 工業控制板、汽車電子、醫療設備等強干擾環境中

例如：在USB接口的D+、D-線上接入一個5V的TVS管，當用戶熱插拔U盤或數據線時產生的靜電電壓可瞬間高達數千伏，而TVS可在極短時間內將其鉗位在規定范圍內，保護控制芯片免遭擊穿。

TVS管常見封裝包括SOD-323、SMA、SMBJ、DO-214等，選型時需特別注意參數如擊穿電壓、鉗位電壓、峰值功率等。

三、快恢復二極管（FRD）：為高頻整流而生

快恢復二極管是對傳統整流二極管的性能優化版本，重點改進了其“反向恢復時間”（trr）。普通二極管在導通→截止的切換過程中，會因反向電荷未及時清除而產生反向恢復電流，導致電路效率下降，甚至引起EMI（電磁干擾）問題。

而快恢復二極管采用改良摻雜技術，使其恢復時間降至幾十納秒甚至更短，特別適合高頻、高速的整流和續流應用場景。

主要用途包括：

- 高頻開關電源整流（例如工作頻率40kHz~200kHz）

- 反激變換器中的續流路徑

- 工業變頻器、電機驅動、逆變焊機等高頻功率模塊

例如：在一個200kHz的反激式開關電源中，普通整流二極管由于反向恢復時間長，會在關斷時產生尖峰電流沖擊MOSFET，而換用快恢復管可有效降低尖峰，提升效率和可靠性。

不過要注意，快恢復二極管雖然速度快，但其反向耐壓能力一般不如慢恢復或肖特基二極管，因此選型需在速度與耐壓之間做權衡。

四、三者的對比與選型建議

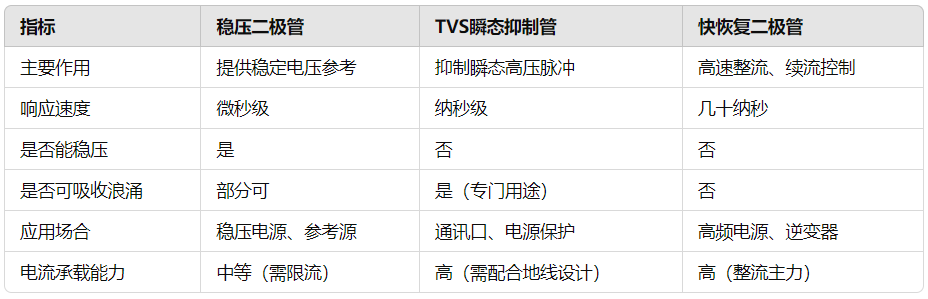

為了更清晰地了解三種二極管的側重點，我們可以將它們按以下幾個維度進行對比：

總結

在電子系統設計中，錯誤的器件使用往往比器件缺失更危險。穩壓二極管、TVS管和快恢復二極管雖然名稱類似，但其設計理念與保護目標完全不同。穩壓管重在電壓恒定、TVS側重防止電壓沖擊，而快恢復管則服務于高速整流的高效性。

選型時一定要根據電路的工作頻率、電壓等級、預期風險來源等因素進行綜合評估，避免“以管代管”的誤用現象發生。

一個經驗小貼士：

- 電壓不穩用穩壓管

- 瞬態脈沖防TVS

- 高頻整流靠快恢復

通過合理搭配這三種保護器件，不僅能提升系統整體穩定性，更可有效延長主控芯片、電源模塊等關鍵元件的使用壽命。
