壓敏電阻VDR選型與注意事項

壓敏電阻的測量如何呢

壓敏電阻測量時將萬用表置10k檔，表筆接于電阻兩端，萬用表上應顯示出壓敏電阻上標示的阻值，如果超出這個數值很大，壓敏電阻價格，則說明壓敏電阻已損，壓敏電阻的選用，一般選擇標稱壓敏電壓V1mA和通流容量兩個參數。

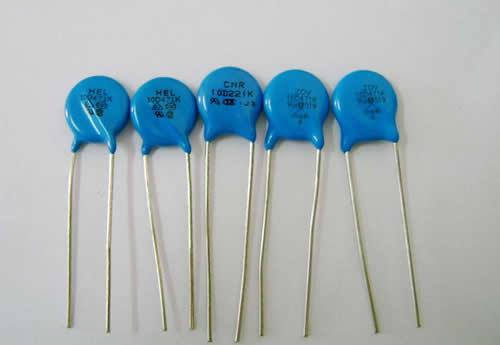

壓敏電阻是一種具有瞬態電壓抑制功能的元件，可以用來代替瞬態抑制二極管、齊納二極管和電容器的組合，與熱敏電阻不同的是：熱敏電阻是起限流作用，壓敏電阻，而壓敏電阻是限壓作用。

使用時只需將壓敏電阻器并接于被保護的IC或設備電路上，當電壓瞬間高于某一數值時，壓敏電阻阻值迅速下降，導通大電流，從而保護IC或電器設備，當電壓低于壓敏電阻工作電壓值時，這就是壓敏電阻的工作原理過程。

壓敏電阻VDR選型及注意事項

選用壓敏電阻VDR器前，應先了解以下相關技術參數：標稱電壓是指在規定的溫度和直流電流下，壓敏電阻VDR器兩端的電壓值 。漏電流是指在25℃條件下，當施加最大連續直流電壓時，壓敏電阻VDR器中流過的電流值。等級電壓是指壓敏電阻VDR中通過8/20等級電流脈沖時在其兩端呈現的電壓峰值 。通流量是表示施加規定的脈沖電流（8/20μs）波形時的峰值電流 。浪涌環境參數包括最大浪涌電流Ipm（或最大浪涌電壓Vpm和浪涌源阻抗Zo）、浪涌脈沖寬度Tt、相鄰兩次浪涌的最小時間間隔Tm以及在壓敏電阻VDR器的預定工作壽命期內，浪涌脈沖的總次數N等。

一般地說，壓敏電阻VDR器常常與被保護器件或裝置并聯使用，在正常情況下，壓敏電阻VDR器兩端的直流或交流電壓應低于標稱電壓，即使在電源波動情況最壞時，也不應高于額定值中選擇的最大連續工作電壓，該最大連續工作電壓值所對應的標稱電壓值即為選用值。對于過壓保護方面的應用，壓敏電壓值應大于實際電路的電壓值，一般應使用下式進行選擇：VmA=av/bc式中 ：

a為電路電壓波動系數；v為電路直流工作電壓（交流時為有效值）；

b為壓敏電壓誤差；c為元件的老化系數；

這樣計算得到的VmA實際數值是直流工作電壓的1.5倍 ，在交流狀態下還要考慮峰值，因此計算結果應擴大1.414倍 。

另外，選用時還必須注意：

（1）必須保證在電壓波動最大時，連續工作電壓也不會超過最大允許值，否則將縮短壓敏電阻VDR的使用壽命；

（2）在電源線與大地間使用壓敏電阻VDR時，有時由于接地不良而使線與地之間電壓上升，所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻VDR器 。

壓敏電阻VDR所吸收的浪涌電流應小于產品的最大通流量。
