mov壓敏電阻的工作原理與注意事項

mov壓敏電阻作為一種非線性特性的電阻元器件，在受到不同電壓的情況下，壓敏電阻的工作方式會有所不同，下面給朋友們分享一下mov壓敏電阻的工作原理和注意事項。

壓敏電阻是一種用得最多的限壓器件。壓敏電阻有碳化硅壓敏電阻和氧化鋅壓敏電阻。常用的是氧化鋅（ZnO）壓敏電阻，它主要是以氧化鋅為原料，添加多種微量金屬氧化物，經混合成型，燒結裝配而成的一種過壓保護器件，它的外面包封環氧樹脂（可添加顏料）。

工作原理

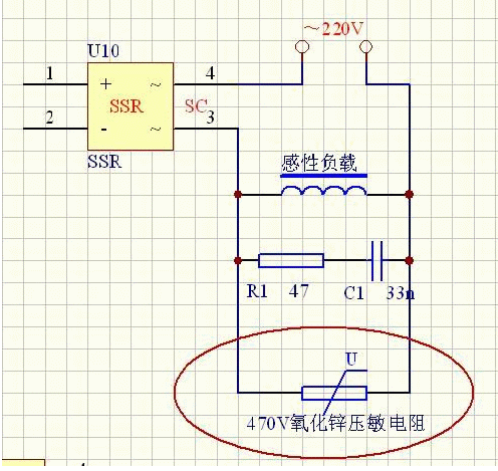

它相當于一個可變電阻，它是并聯于電路中的。當電路在正常使用時，壓敏電阻的阻抗很高，漏電流很小，可視為開路，對電路幾乎沒有影響。但當一很高的突波電壓到來時，壓敏電阻的電阻值瞬間下降（它的電阻值可以從MΩ（兆歐）級變到mΩ（毫歐）級），使它可以流過很大的電流，同時將過電壓箝位在一定數值。

由于壓敏電阻的突波承受能力取決于它的物理尺寸，因而有可能獲得不同的浪涌電流值

當加在壓敏電阻上的電壓低于它的閾值時，流過它的電流極小，它相當于一個阻值無窮大的電阻。也就是說，當加在它上面的電壓低于其閾值時，它相當于一個斷開狀態的開關。

當加在壓敏電阻上的電壓超過它的閾值時，流過它的電流激增，它相當于阻值無窮小的電阻。也就是說，當加在它上面的電壓高于其閾值時，它相當于一個閉合狀態的開關。

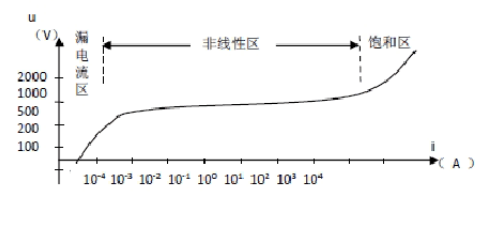

特性曲線

由圖可見，當電壓較低時，壓敏電阻工作于漏電流區，呈現很大的電阻，漏電流很小；當電壓升高進入非線性區后，電流在相當大的范圍內變化時，電壓變化不大，呈現較好的限壓特性；電壓再升高，壓敏電阻進入飽和區，呈現一個很小的線性電阻，由于電流很大，時間一長就會使壓敏電阻過熱燒毀甚至炸裂。正常使用時壓敏電阻處于漏電流區，受到浪涌沖擊時進入非線性區泄放浪涌電流，一般不能進入飽和區。

注意事項

選用壓敏電阻器前，應先了解以下相關技術參數：標稱電壓是指在規定的溫度和直流電流下，壓敏電阻器兩端的電壓值。漏電流是指在25℃條件下，當施加最大連續直流電壓時，壓敏電阻器中流過的電流值。等級電壓是指壓敏電阻中通過8/20等級電流脈沖時在其兩端呈現的電壓峰值。通流量是表示施加規定的脈沖電流（8/20μs）波形時的峰值電流。浪涌環境參數包括最大浪涌電流Ipm（或最大浪涌電壓Vpm和浪涌源阻抗Zo）、浪涌脈沖寬度Tt、相鄰兩次浪涌的最小時間間隔Tm以及在壓敏電阻器的預定工作壽命期內，浪涌脈沖的總次數N等。

一般地說，壓敏電阻器常常與被保護器件或裝置并聯使用，在正常情況下，壓敏電阻器兩端的直流或交流電壓應低于標稱電壓，即使在電源波動情況最壞時，也不應高于額定值中選擇的最大連續工作電壓，該最大連續工作電壓值所對應的標稱電壓值即為選用值。對于過壓保護方面的應用，壓敏電壓值應大于實際電路的電壓值，一般應使用下式進行選擇：VmA=av/bc式中：

a為電路電壓波動系數；v為電路直流工作電壓（交流時為有效值）；b為壓敏電壓誤差；c為元件的老化系數，；這樣計算得到的VmA實際數值是直流工作電壓的1.5倍，在交流狀態下還要考慮峰值，因此計算結果應擴大1.414倍。

另外，選用時還必須注意：

（1）必須保證在電壓波動最大時，連續工作電壓也不會超過最大允許值，否則將縮短壓敏電阻的使用壽命；

（2）在電源線與大地間使用壓敏電阻時，有時由于接地不良而使線與地之間電壓上升，所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

壓敏電阻所吸收的浪涌電流應小于產品的最大通流量。

mov壓敏電阻

目前來說，mov壓敏電阻在生活中的運用還是相對比較廣泛的。
