壓敏電阻是怎么計算的

了解壓敏電阻的工作電壓

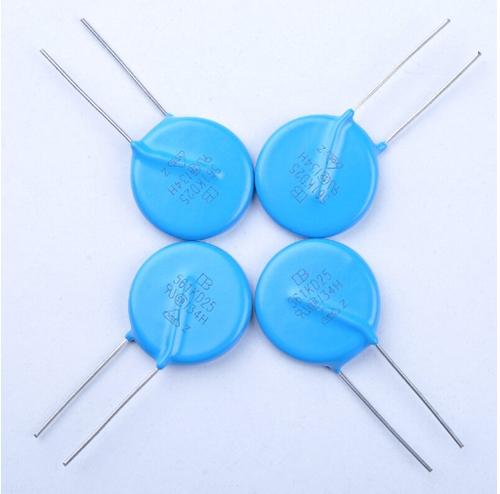

壓敏電阻不是感知壓力，是一個電壓的感受器，有點像保險絲，超過自身的所承受的電壓就會擊穿，斷路保護

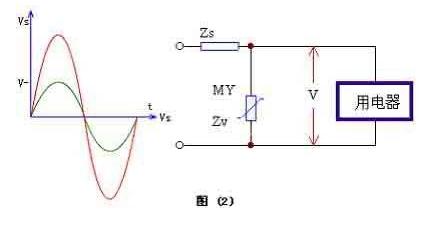

壓敏電阻器是吸收或釋放線路中存在的雷電感應過電壓和操作過電壓的限壓型保護元件，同時作為線路系統和設備的元件，還須承受低壓供電線路和設備均要承受的暫時過電壓

因此壓敏電阻器在線路中應用時須承受雷電過電壓、操作過電壓和暫時工頻過電壓的沖擊，壓敏電壓通常以在壓敏電阻上通過1mA直流電流時的電壓來表示其是否導通的標志電壓

這個電壓就稱為壓敏電壓也常用符號表示壓敏電壓的誤差范圍一般是正負百分之十

在試驗和實際使用中，通常把壓敏電阻電壓從正常值下降百分之十作為壓敏電阻失效的判據

另外它的沖擊電流大脈沖寬度遠遠小于大功率半導體系統實際脈沖電流寬度，所以才會時常發生短路

壓敏電阻常用作過壓保護設備，但是它的通流容量雖大，但容量卻不大

壓敏電阻的計算：

一般可用下式計算：

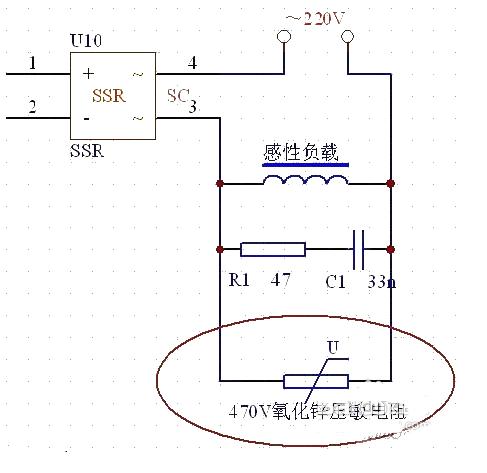

U1mA=KUac 式中：K為與電源質量有關的系數，一般取K=（2～3），電源質量較好的城市可取小些，電源質量較差的農村（特別是山區）可取大些。Uac為交流電源電壓有效值。對于220V～240V交流電源防雷器，應選用壓敏電壓為470V～620V的壓敏電阻較合適。選用壓敏電壓高一點的壓敏電阻，可以降低故障率，延長使用壽命，但殘壓略有增大

標稱放電電流的計算：

壓敏電阻的標稱放電電流應大于要求承受的浪涌電流或每年可能出現的最大浪涌電流。標稱放電電流應按壓敏電阻浪涌壽命次數定額曲線中沖擊10次以上的數值進行計算，約為最大沖擊通流量的30%（即0.3 IP）左右

壓敏電阻的并聯：

當一個壓敏電阻滿足不了標稱放電電流的要求時，應采用多個壓敏電阻并聯使用。有時為了降低限制電壓，即使標稱放電電流滿足要求也采用多個壓敏電阻并聯。要特別注意的是，壓敏電阻并聯使用時，一定要嚴格挑選參數一致的（例如：ΔU1mA≤3V，Δα≤3）進行配對，以保證電流的均勻分配

溫度保險管應與壓敏電阻有良好的熱耦合，當壓敏電阻失效（高阻抗短路）時，它所產生的熱量把溫度保險管熔斷，使失效的壓敏電阻與電路分離，確保設備的安全。當較高的工頻暫時過電壓作用在壓敏電阻上時，可能使壓敏電阻瞬間擊穿短路（低阻抗短路），而溫度保險管還來不及熔斷，還可能起火。為避免這種現象發生，可在每個壓敏電阻上再串聯一個耐沖擊工頻保險絲（單用工頻保險絲則在老化失效時可能不熔斷）
