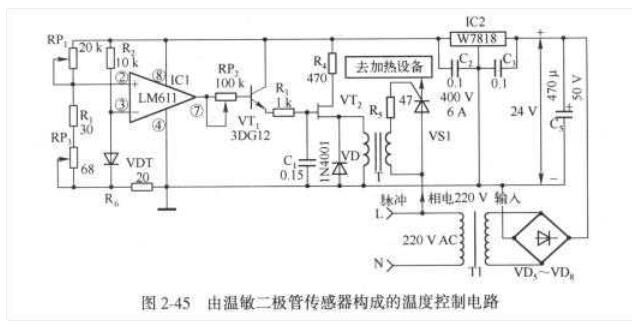

圖2-45是由溫敏二極管傳感器構成的溫度控制電路。該電路廣泛應用于工業產品上，如熱封包裝機械等。

1．電路組成

IC1的型號為LM611，是一個電壓比較器；IC2的型號為W7818，是一個穩壓值為18V的三端固定穩壓塊；VDT為溫敏二極管傳感器；VS1為單向晶閘管。

2．電壓比較電路

IC1的②腳為基準電壓設定端，③腳為比較電壓端，由于溫敏二極管傳感器VDT的阻抗隨溫度的變化而改變，故比較電壓就隨溫度的變化而發生改變。RP1、RP3微調IC1②腳的基準電壓，RP2用于設定控溫點。

3．溫度控制

當VDT檢測到的溫度低于設定溫度時，IC1的②腳電壓大于③腳電壓，IC1經比較其⑦腳輸出高電平。該信號經RP2使VT1導通，18V電壓經VT1、R3對電容C1進行充電，進而由C1進行充放電，通過VT2、脈沖變壓器T產生的脈沖可觸發VS1的導通或截止。

VS1用于控制加熱設備的220V供電，以使加熱設備工作或停止工作。上述過程往復不停，從而可使所控制的溫度恒定在控溫點上。

溫敏二極管的靈敏度可根據需要將多個二極管串聯后使用。一般應用時，電流越小，精度越高。
