雙向觸發二極管可以用什么代換

雙向觸發二極管的代換方法

雙向觸發二極管（2CTS）是屬于三層結構，具有正、反向轉折電壓，且其正、反向伏安特性非常對稱。常見型號有DB3型雙向觸發二極管，實測它的正反向擊穿（可逆）電壓為25V左右。附圖2為簡易擊穿電壓測試儀，測量400V以下中小功率硅晶體管及穩壓管的耐壓值，測量誤差不大于10％（使用時注意安全）。

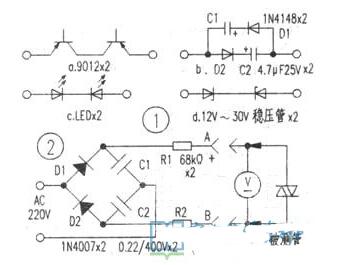

根據DB3型雙向二極管的這一特點，筆者在實踐中用圖1所示元件組成a～d電路可“應急”代替雙向觸發二極管。代換中注意：

1、圖1中，a電路兩只9012管參數（擊穿電壓）最好一致。經實測該電路正反向擊穿電壓為60V左右。

2、圖1中，b電路經實測正反向擊穿電壓為70V左右，該電壓高低由電容耐壓值決定。

3、圖1中，c電路發光二極管（LED）應通過反向擊穿電壓測試挑選后才能組合（因同一型號的LED反向擊穿電壓差別也很大，有20V～300V不等）。使用時應選其反向擊穿電壓20V-60V同值組合。

4、圖1中，d電路由兩個同值穩壓管組合，正反向擊穿電壓為該單管穩壓值加上0.7V所決定。

上述a-d電路有一個共同特點，它們各有一個近似對稱的正反向擊穿電壓，這與雙向觸發二極營（DB3型）極為相近。用來代換調光臺燈中的雙向觸發二極管，有較理想效果。

用發光管代用雙向觸發二極管

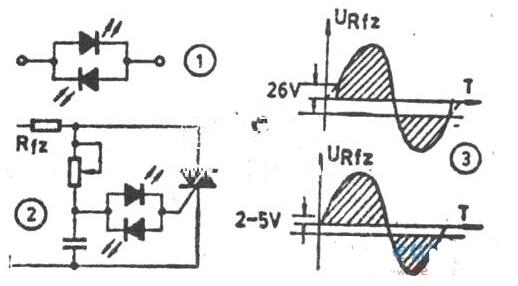

在可控硅調壓電路、彩電開關電源以及電子鎮流器中，經常要遇到雙向觸發二極管CTS，但是，該元器件不太易購，且電參數離散性又大。在實踐中，完全可以用兩個發光二極管LED反向并聯代用，如圖l所示。在典型的可控硅調壓電路中如圖2，正由于發光二極管的起輝電壓低（視二極管材料不同，一般在2-5伏左右）即可觸發可控硅導通，因此使原調壓電路的調壓范圍更接近于理論值0～220V全電壓調節。我們知道，一般雙向觸發二極管（CTS）的轉折電壓最低點在26伏左右，亦即工頻正弦波實際是在26伏起始，如圖3所示。而用發光二極管LED觸發，顯然更接近于原設計要求。
