2020-03-24 瀏覽:-紅外接收二極管電路圖

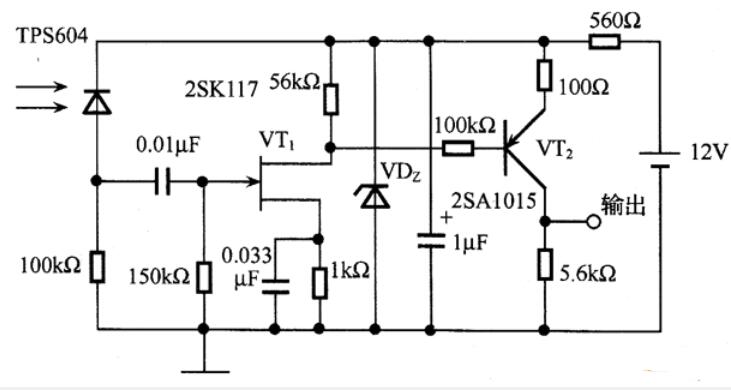

紅外接收二極管電路圖一:
如圖所示,圖是紅外線遙控接收裝置實例。紅外線傳感器有多種,這里選用光電二極管TPS604。工作原理簡介如下:光電二極管TPS604接收到被調制的紅外線的微弱信號,先經場效應晶體管VT1的前級放大,再經晶體管VT2進行適當的放大,由UT2的集電極輸出相應信號控制有關電路。VDZ穩壓管為+5V、VT1為3DJ6VT2為C8550。

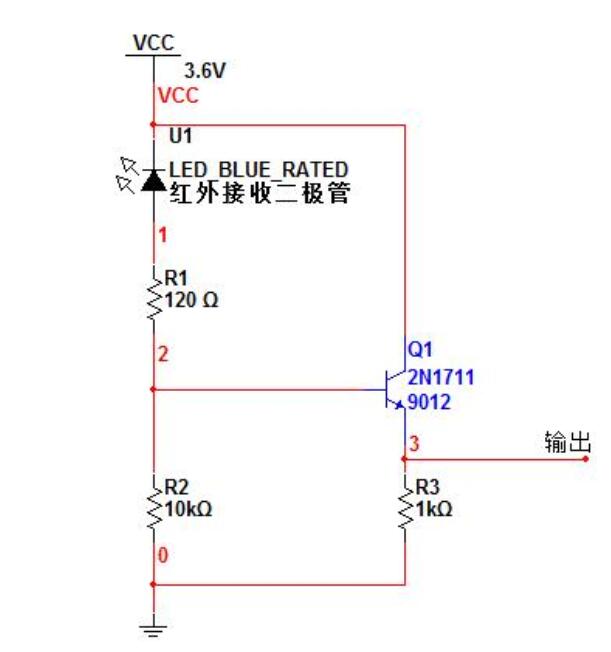

紅外接收二極管電路圖二:

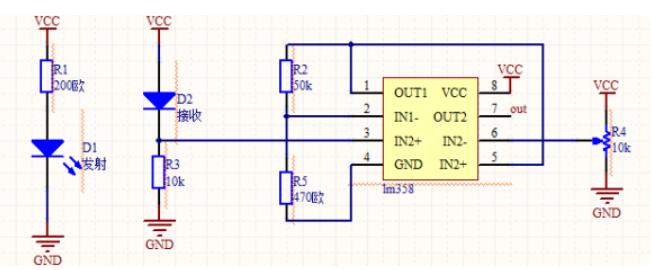

紅外接收二極管電路圖三:
左邊部分為發射頭D1的電路·,右邊的為接搜頭D2的電路,圖中的接收頭要反過來接(圖中接反了)。lm358的7腳接單片機。
