數字萬用表怎么測二極管與電容

要用數字萬用表測量二極管或電容，應該了解萬用表的工作原理。因為它和機械指針表的表筆極性不同。

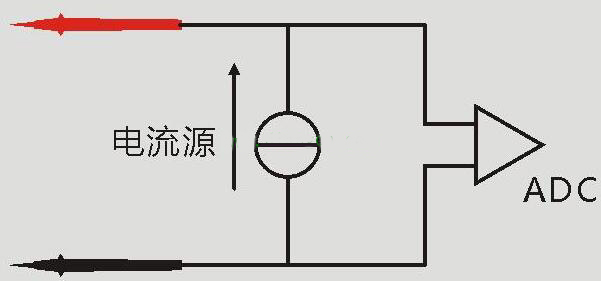

下面是數字萬用表原理框圖：

可見，對于數字萬用表來講，紅表筆就是電源的+，黑表筆就相當于電源的負。

測量電阻時，大電阻用小電流，小電阻用大電流。顯示內容為間接求出的R。

二極管測量時，大電流工作方式。顯示的內容為表筆兩部的電壓。

蜂鳴器通斷測量時，大電流模式，顯示的內容為為間接求出的R。不同點是根據R的大小控制蜂鳴器響。

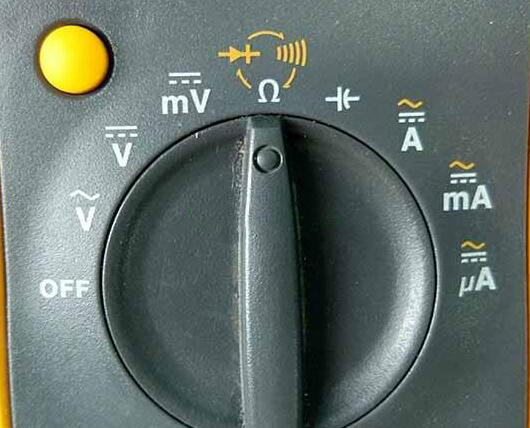

一般數字萬用表都有二極管檔和電容檔。直接測量使用即可。

對于二極管檔，表筆正反兩次接二極管，應該有一種情況是0.7V，這時紅表筆接觸的電極為二極管正。

對于電容測量，只有有極性電容才會區分表筆。有極性電容的正應該接紅表筆。
