數字萬用表測量二極管三極與電路通斷的方法圖解

1、測量二極管

測量二極管時，紅表筆插入“VΩ”插孔，黑表筆插入“COM”插孔。檔位選擇開關選擇的“二極管測量”檔，紅表筆接被測二極管正極，負表筆接被測二極管負極，即可測量二極管的正向壓降。

2、測量電路通斷

測量電路通斷時，紅表筆插入“VΩ”插孔，黑表筆插入“COM”插孔。檔位選擇開關選擇的“二極管測量”檔，將兩根表筆分別接到被測電路的兩端，如果此時蜂鳴器鳴叫，則表明被測兩點導通或者兩點間阻值小于90歐姆。

3、測量晶體三極管

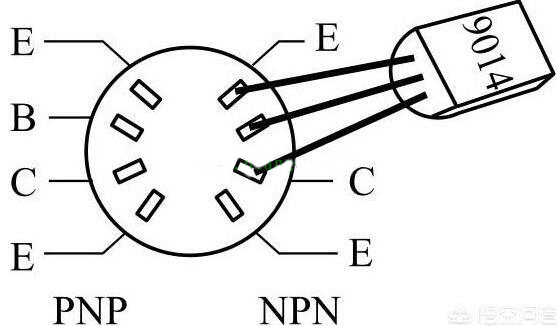

測量三極管放大倍數時不用接表筆，檔位選擇開關選擇“hFE”檔，如下圖所示，將被測晶體管插入數字萬用表控制面板右上角的晶體管插孔即可測量。

測量前需要確定三極管是PNP型還是NPN型，然后根據類型插入正確的插孔。
