二極管反向恢復時間Trr的知識

二極管的反向恢復時間Trr是指二極管截止后，從導通到關斷所用的時間。做開關電源的都知道，這個參數很重要，但雅帆為了寫這篇文章，查了很多二極管資料，里面都沒有標出。自己動手豐衣足食，測試過程與大家分享。如果感覺數據對你重要可以收藏，如果認同我的方法可以轉發喲，讓更多的人交流。只不過本次測試并不是嚴格按Trr定義來測的，所以只對本次實驗條件數據作保證。

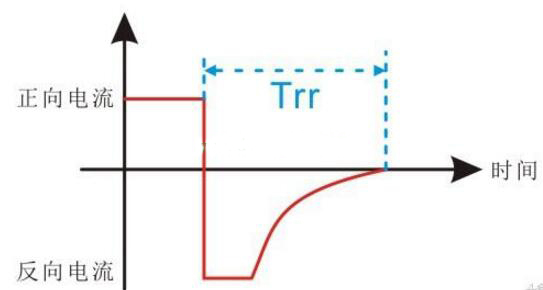

反向恢復時間Trr的定義

使用的設備為：泰克TDS1012C-SC示波器，普源DG1022信號發生器。這兩個設備打配合真是太強了，哈哈。

測試對象：M7(1N4007)塑料硅整流二極管，SR260肖特基二極管。

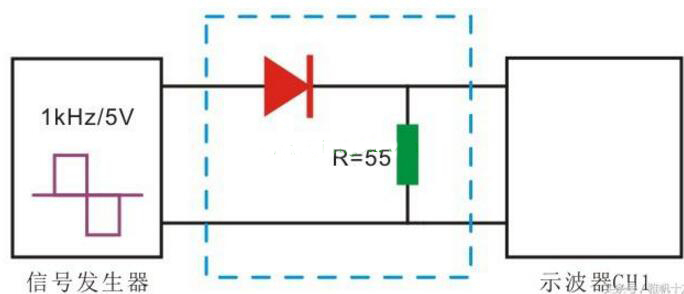

測試電路如下，其中取R上的電壓，也既是電流信號。

測試電路

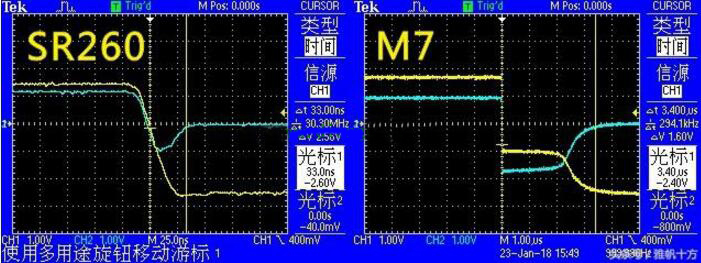

測試結果如下：

測試對比

結論：可見肖特基二極管速度確實比較快，大概是M7的100倍。這也說明了為什么M7只能用于50Hz交流電整流，而SR260可以用作電子變壓器次級50kHz整流。如果開關速度不合適，二極管相當于沒有截止功能，發熱會很嚴重。
