STD80N10F7選型替代場效應管參數中文資料PDF - 壹芯微

STD80N10F7(N溝道增強型場效應晶體管)；STD80N10F7場效應管參數；STD80N10F7場效應管封裝引腳圖；STD80N10F7場效應管中文資料規格書(PDF)；

電流(ID)：70A，電壓(VDSS)：100V，封裝形式：TO252

產品概要

STD80N10F7 100V 0.01Ω 70A 85W

STF80N10F7 100V 0.01Ω 40A 30W

STH80N10F7-2 100V 0.0095Ω 80A 110W

STP80N10F7 100V 0.01Ω 80A 110W

極低的柵極電荷

超低導通電阻

低柵極輸入電阻

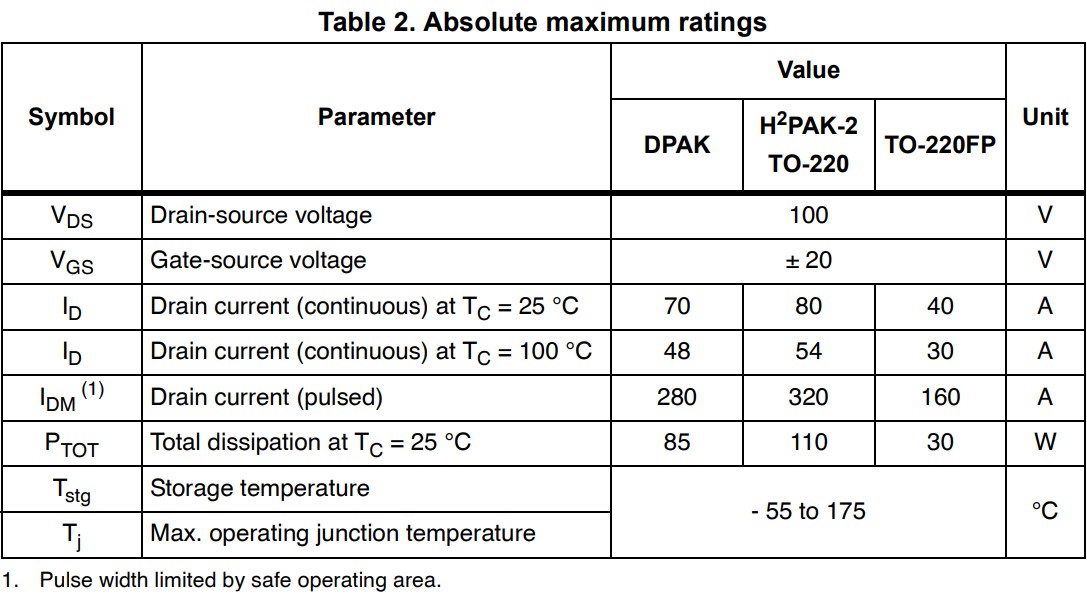

絕對最大額定參數（TC=25C，除非另有說明）

VDS漏源電壓：100V

VGS柵源電壓：±20V

ID TC=25°C時的漏極電流（連續）：70/80/40A

ID TC=100°C時的漏極電流（連續）：48/54/30A

IDM⁽¹⁾漏極電流（脈沖）：280/320/160A

PTOT TC下的總耗散=25°C：85/110/30W

Tstg儲存溫度：-55至175°C

Tj最大值工作結溫：-55至175°C

1. 脈沖寬度受安全工作區限制。
