三極管前級放大器圖解

偶得一塊小巧別致的全貼片元件電路板，經剖析為單聲道前置放大器。最大的亮點是，利用射極輸出器輸出阻抗低的特點，在輸出端運用單端推挽電路，是一般射極輸出電路所難做到的。

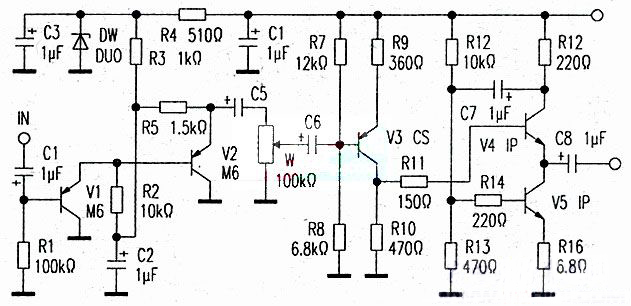

電路分析見圖：輸八級由V1、V2兩級射極輸出電路組成。整個電路阻抗決定于偏流電阻R1與V1輸人阻抗的并聯值。V1的輸人阻抗近似等于β1×RL1，β1是V1的電流放大系數，RL1是V1的等效負載。顯然，同樣都是射極輸出器，但V2的作用是讓V1能有一個較高的負載阻抗，從而使整個電路具有更高的輸入阻抗。為了確保V1和V2的工作點穩定，輸入電路經DUO穩壓后供給+18V電壓。就直流而言，R2、R3在V1的發射極回路中．R3、R5在V2的發射極回路中，它們都具有直流負反饋的作用，使靜態工作點更趨穩定。V3是中間放大器，與V4和V5組成單端推挽輸出電路。V3的集電極負載在設計時R10和R11取值較大，主要提高電路的電壓增益，電路的輸出阻抗亦增大。V4、V5為輸出級，為了使VCC(24v)的直流電壓能平均分配到兩只管子上，V5的集電極電位應在+12v，可通過調整R8阻值來實現。為了使輸出電壓具有一定幅變，防止大信號時產生截止失真，V4、V5靜態集電極電流為29mA，在R16上直流壓降剮好為0.2V。

本人根據電路仿制雙聲道前置放大器，用常見元件，經試用，其效果可以和經典的馬蘭士PM前置放大器媲美。

注意，晶體管應全部采用高頻三極管。V1和V2應選用PNP型硅管，V1 β值為250，V2 β值為200。β值不宜太大，否則電路穩定性變差，如9015等。V3的β值應取150，因靜態工作電流達20mA，應選中功率管，如3CG120等。V4、V5的β值應取100，應選用中功率管，如3DG130等。穩壓管應選用18v的穩壓值。阻、容無特殊要求。大家不妨一試！
