三極管的3種類型放大器放大特性

三極管單級放大器無論具體電路如何變化，它只能有3種類型的放大器，即共基極放大器、共發射極放大器、共集電極放大器。

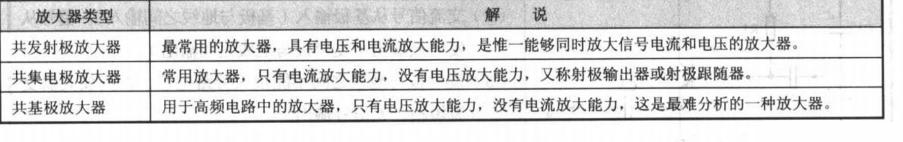

下圖是3種類型放大器的特性說明。

了解了三極管的3種類型放大器的放大特性，對于分析放大器電路的工作原理有很大幫助。

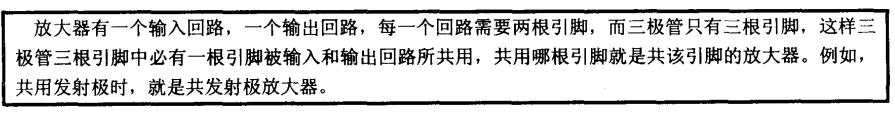

三極管放大器放大類型判斷原理

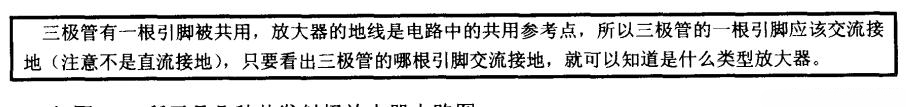

實用有效的判斷方法如下

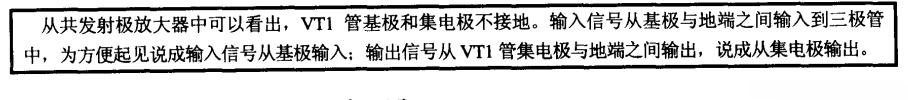

共發射極放大器的判別

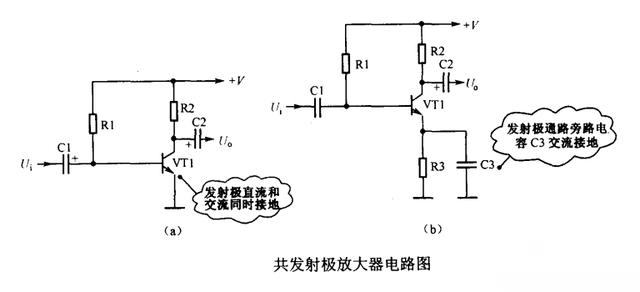

下圖所示十幾種功法設計放大器電路圖

上圖中，a）所示電路中VT1發射極直接接地，b)中VT1發射極通過電容C3接地，因為C3容量大，對交流信號容抗小而接近于對地通路，這樣對交流信號而言，VT12發射極相當于接地，所以這是一級共發射極放大器。

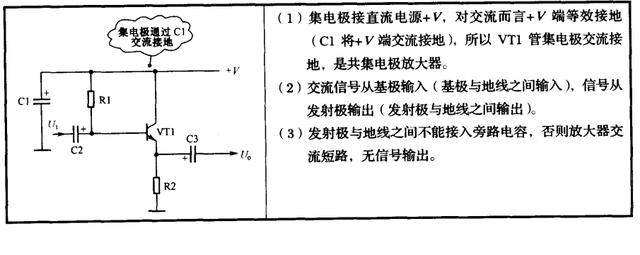

共集電極放大器判別方法

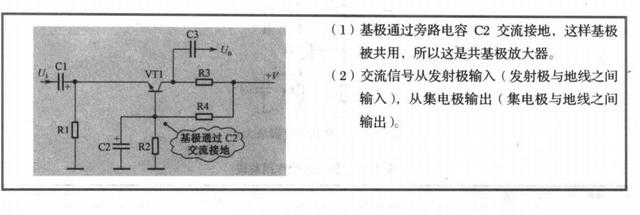

共基極放大器判別方法

信號傳輸分析方法

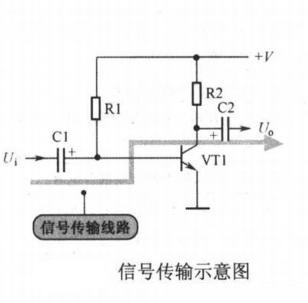

信號傳輸分析就是分析信號在單級放大器中傳輸的具體路徑，如下圖所示，輸入信號Ui通過耦合電容C1加到VT1基極，經過VT1的電壓和電流雙重放大，從集電極輸出，經過輸出端耦合電容C2，輸出信號Uo送到后級電路中。

輸入信號Ui傳輸過程中經過了C1，VT1，C2三個元器件，輸入信號在這三個元器件中的處理過程是不同的，。

對于電容C1，由于它是輸入端耦合電容，容量足夠大，所以對輸入交流信號的容抗很小，可以認為C1容抗為零，這樣，輸入信號通過C1時沒有損耗，當然也沒有放大作用，對于三極管VT1而言，它對輸入信號有放大作用，這樣VT1集電極輸出的信號比VT1基極上的信號大很多，對于電容C2而言，它對信號的處理作用與C1相同，沒有放大和損耗。
