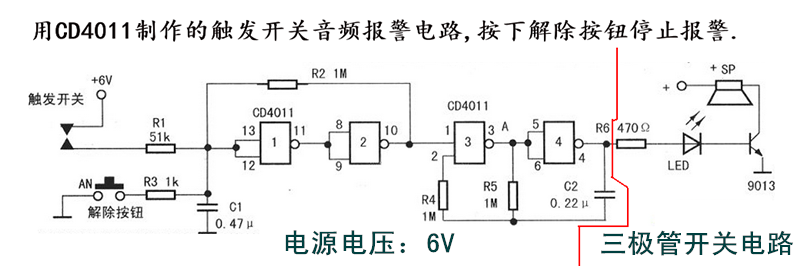

9013三極管開關電路圖解-電壓6V

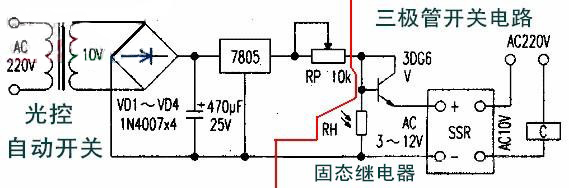

光控開關工作

原理在附圖中，變壓器次級輸出10V電壓經整流濾波后，途經7805三端穩壓器獲得+5V工作電壓。由光敏電阻RH和三極管3DG6及微調電阻RP組成光電開關。白天RH受光照呈低電阻，3DG6處于截止狀態，故固態繼電器SSR不工作，夜晚RH無較強光線照射呈較高電阻，3DG6獲得合適偏流導通，固態繼電器工作。

3DG6要求β>100，RH可用MG45型非密封型光敏電阻，RP用微調電阻器。在室內正常自然光照射RH的條件下，調節RP，使固態繼電器處于臨界狀態即可。            3DG6三極管替換：                                                                      3DG6是國產硅材料高頻NPN型三極管，目前代換它的型號很多。

最常見的是C9014；C945；2N2222A等等。                                                                                              如果要求不高，有好多可以選，2N3904，2N5551等等。

可用市場上基本都有買的9011、9014、9018、8050，2N5551小功率NPN型高頻三極管代換; 也可用3DG12C是NPN型高頻中功率三極管代換。

9011 NPN EBC高頻放大 50V30mA0.4W150MHz

9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ

9018 NPN EBC 高頻放大 30V50MA0.4W1GHZ

8050 NPN EBC 高頻放大 40V1.5A1W100MHZ

2N5551 NPN 21E 視頻放大 160V0.6A0.625W100MHZ

3DG12C NPN 7 通用 45V0.3A0.7W200MHz

聲光報警電路

下圖所示，聲報警電路選用壓電式蜂鳴器。單片機輸出低電平時，三極管導通，蜂鳴器報警。

圖上是聲報警電路
