來源：壹芯微 發布日期
2021-07-10 瀏覽：-SI2302 SOT-23參數和中文資料 - 場效應MOS管 - 壹芯微
N溝道增強型場效應晶體管
品牌：壹芯微|類型：場效應管|封裝：SOT-23|批號：21+|備注：全新國產 質量放心 免費樣品 歡迎咨詢
| 參數\型號 | SI2302 | ||
| 極性 | N | ||
| ID(A) | 2.5 | ||
| VDSS(V) | 20 | ||
| RDS(ON):Max(Ω) | 0.06 | ||
| RDS(ON):VGS(Ω) | 4.5 | ||
| VGS(th):(V) | 0.65~1.2 | ||
| Gfs(min):(S) | 8 | ||
| Gfs(min):Vgs(V) | 5 | ||
| Gfs(min):Io(A) | 2.5 | ||
| 封裝 | SOT-23 |
工作原理

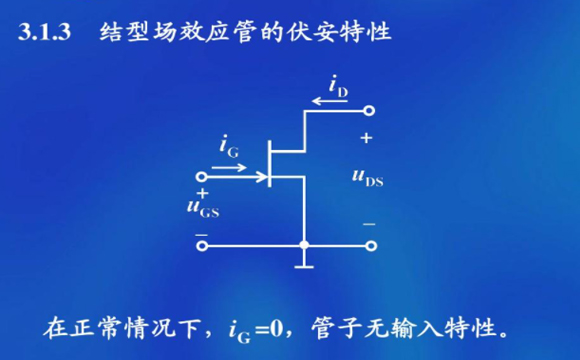

結型場效應三極管的結構與絕緣柵場效應三極管相似，工作機理也相同。結型場效應三極管的結構如圖所示，它是在N型半導體硅片的兩側各制造一個PN結，形成兩個PN結夾著一個N型溝道的結構。兩個P區即為柵極，N型硅的一端是漏極，另一端是源極。
N溝道JFET當VDS=0時， VGS對溝道寬度的影響，當PN結 反向偏置時，阻擋層寬度增大，主要向低摻雜N區擴展。當VDS=0時，VGS越負，響應的阻擋層越寬，溝道就窄，溝道的導電能力就越差，直到VGS=VGS(off)時，兩側阻擋層相遇，溝道消失。
壹芯微——優質國產功率半導體品牌，主要生產各式二極管、三極管、Mos管、晶體管、橋堆等電子器件 產品均通過歐盟各大管理體系認證，高質量，高標準，型號齊全，研發技術與芯片源自臺灣，完美替代進口品牌，頁面右側可選擇銷售業務或工程師立即咨詢
【本文標簽】：SI2302 SI2302 SOT-23 SI2302 MOS管 SI2302場效應管
