橋式整流電路工作原理解析

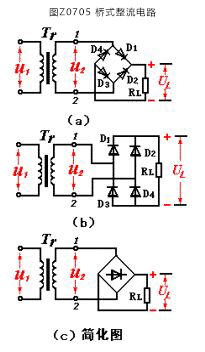

橋式整流電路如圖Z0705所示，其中圖(a)、(b)、(c)是它的三種不同畫法。它是由電源變壓器、四只整流二極管D1~4 和負載電阻RL組成。四只整流二極管接成電橋形式，故稱橋式整流。

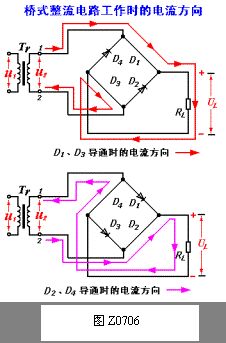

橋式整流電路的工作原理如圖Z0706所示。在u2的正半周，D1、D3導通，D2、D4截止，電流由TR次級上端經D1→RL→D3回到TR次級下端，在負載RL上得到一半波整流電壓。在u2的負半周，D1、D3截止，D2、D4導通，電流由Tr次級的下端經D2→RL→D4回到Tr次級上端，在負載RL 上得到另一半波整流電壓。這樣就在負載RL上得到一個與全波整流相同的電壓波形，其電流的計算與全波整流相同，即

UL = 0.9U2

GS0709

IL = 0.9U2／RL

GS0710

流過每個二極管的平均電流為

ID = IL／2 = 0.45 U2／RL

每個二極管所承受的最高反向電壓為

目前，小功率橋式整流電路的四只整流二極管，被接成橋路后封裝成一個整流器件，稱"硅橋"或"橋堆"，使用方便，整流電路也常簡化為圖Z0705(c)的形式。

橋式整流電路克服了全波整流電路要求變壓器次級有中心抽頭和二極管承受反壓大的缺點，但多用了兩只二極管。在半導體器件發展快，成本較低的今天，此缺點并不突出，因而橋式整流電路在實際中應用較為廣泛。
