KBPC608整流橋被擊穿是什么原因,導致保險絲熔斷分析

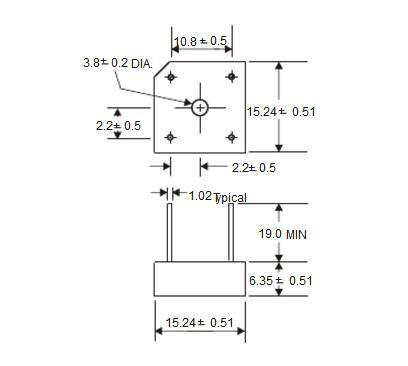

答：KBPC608橋式整流堆，外形尺寸見下圖。

它是一只整定電流lF(AV)為6A，耐壓VRRM為800V的橋式整流堆。適應工作溫度-55~+125℃。

整流堆在電路中只是提供一個整流后輸出的脈動直流電源，無論是采用 IGBT控制，還是采用SCR控制，包括整形濾波等環節，出現問題了首先回饋的就是保險絲與整流橋。

造成整流堆損壞的原因有二種。 ①整流堆電壓擊穿：直流電機由于運轉的力距過大，轉子的換相接觸不良引起打火，會造成過流或諧波干擾產生過壓，造成整流堆的電壓擊穿。電壓擊穿會造成內部PN結短路，此時用萬用表檢測時，它們之間的電阻值均很小，沒有正反向電阻值了，數字萬用表的蜂鳴器會發出通路的報警聲。

②橋式整流堆的電流擊穿：當直流電機的嚴重超載運行，造成驅動器lGBT 的損壞，也會造成橋式整流堆的過電流擊穿。

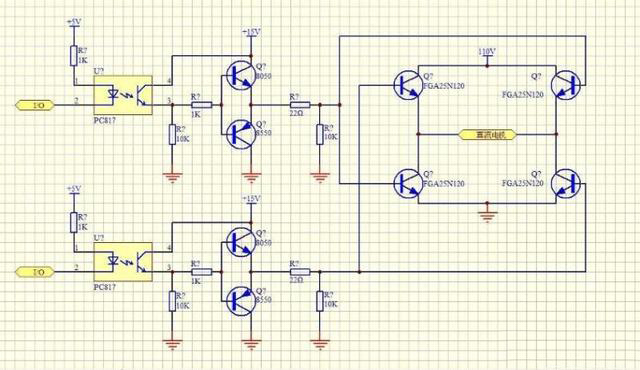

一般采用上圖控制的IGBT電路均有過流保護電路，當過流檢測元件開路或失效時，IGBT四支二組推挽輸出控制的管損壞，也就再所難免。

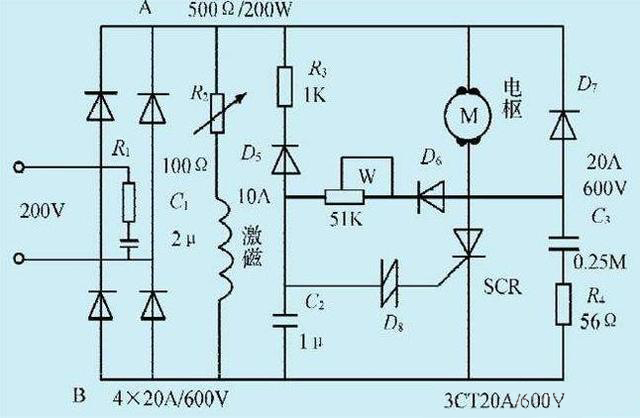

在簡單的scR晶閘管控制中，scR損壞也會波擊橋式整流堆的過流損壞。

過電流擊穿的橋式整流堆的簡單判別，用萬用表測試它們的正反向電阻均為∞無窮大。
