交流電經過整流橋輸出電壓如何計算

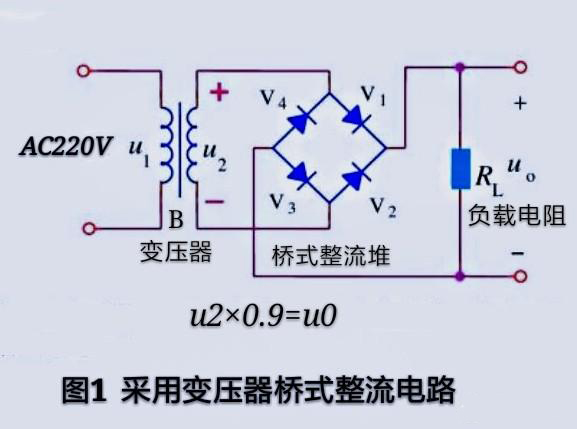

答:對于單相橋式整流電路，其按照下圖1 所示。

其負載RL兩端的直流電壓: u0=u2×0.9；直流電流RL=u0/RL=0.9u2/RL；橋式整流二極管所承受的最大反向電壓Uam=√2×u2；式中的u2是變壓器次級交流電動勢的有效值。橋式整流二極管每只二極管流過的電流為負載電阻Iz/2。橋式整流堆整流電路的效率與全波整流電路效率一樣，都是0.9u2。

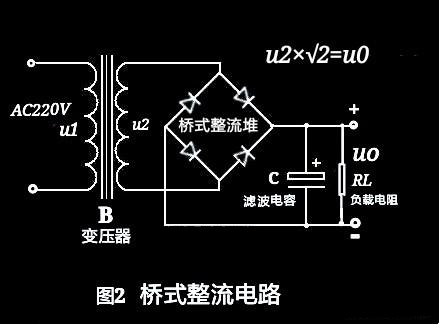

此時整流出來的直流電壓成分中，其實是脈動直流電，其波紋系數比較大。 如果想要比較平滑的直流電，必須采用電解電容器來進行濾波，將脈動成分中的峰值進行吸收，填補由于二極管換向時產生的凹坑，這樣它濾波后的直流電壓接近純直流電。 請看下圖2 所示。

上圖2是一個加了濾波電容器的電路。由于電解電容器是一個典型儲能元件，它有很好的充放電特性，故經過濾波電容器后的直流電壓將比未加濾波電容器的高。其電壓為u0=u2×√2(這里舉例說明；假如變壓器的次級交流電壓u2為10V，沒有添加濾波電容時的整流直流電壓應該是9V。如果在整流橋后面加了濾波電容器后，則此時的負載RL兩端的電壓u0=10×1.414=14.14V)。而整流濾波后的直流輸出電流與濾波電容器的容量有關系。

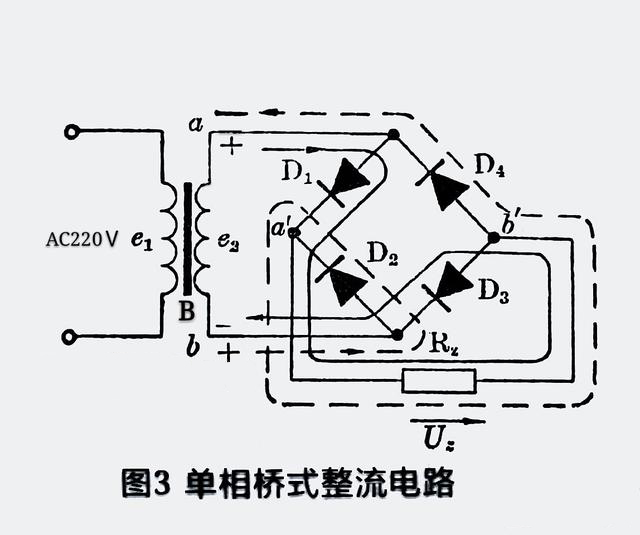

下圖3是整流橋內部二極管工作時的一個電流流經圖。

單相橋式整流電路內部是由四只二極管組成的。 從上圖3，設在e2第一個半周內，次級線圈繞組a點電位為正，b點電位為負，電流經過D1到負載Rz，再經過D3回到b點，如圖3中的實線箭頭所示。 在e2第二個半周期內，次級繞組a點電位變負，b點電位變正，電流則經過D2到負載Rz，再經過D4回到a點，如圖3中的虛線箭頭所示。
