防止反接-整流橋電路測試解析

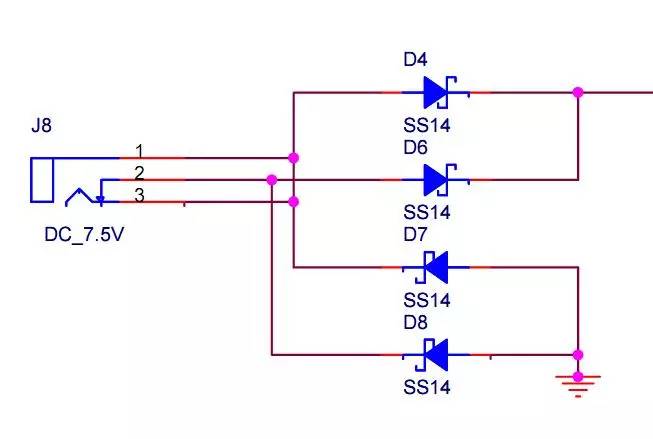

電源電路中可以防止反接的整流橋電路，問題引發于以下的整流橋電路:

這是altera的DE2板子上的電源插座入口處的設計，乍一看好像沒什么特別，也很容易以為這個就是一個防止過壓的鉗位二極管電路。而仔細一分析，發現不對，找幾個同志詢問，居然都沒看出這是個整流橋，分析來分析去還是很不解。

其實不然，找個典型的整流橋電路一對照:

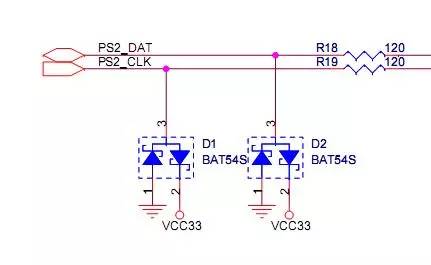

發現其實上面兩個電路是一樣的原理，整流橋的原理這就不分析了，可以查看[資訊中心-常見問題解答]。這里要說明一點，這個整流橋其實沒有任何過壓保護的功能，也就是說沒有和鉗位保護電路作用相異。一般的鉗位電路如下:

對于上面這個電路，假設二極管壓降在0.7V，那么它能夠將PS2_DAT和PS2_CLK信號電壓控制在GND-0.7V到VCC+0.7V的范圍內，起到鉗位作用。而之前的整流橋完全不可能起到這個作用。

細看整流橋，你會發現其實他們的輸入端沒有所謂的正與負，無論你“正接”或者“反接”，其實輸出端電壓除了損失兩個二極管導通壓降外并不能起到所謂的鉗位。

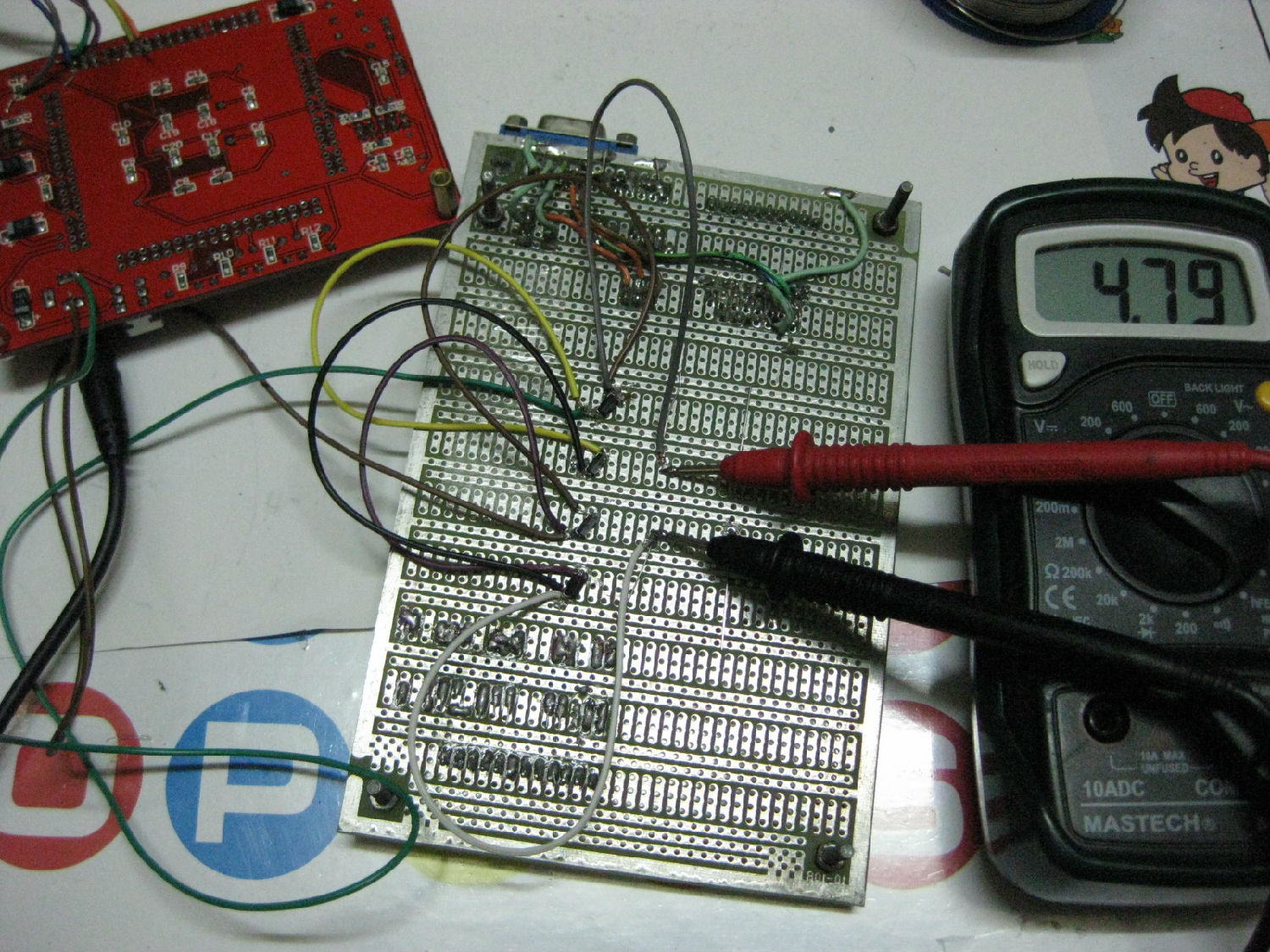

輸入用了1A，5V（實測是5.11V）的DC電源。橋電路的二極管用了4個SS14，測得導通壓降是0.15V，輸出負載接了一個10K的電阻。無論輸入端正接或是反接，測得的電壓值都是4.78V，輸出測量的極性都是如上圖所示的點，這也驗證了橋電路的防誤插功能。當然也說明了輸出電壓對于輸入電壓的2個二極管電壓的損耗（5.11V-4.79V=0.33V）。
