整流橋好壞判斷及測量方法解析

整流橋是利用二極管的單向導通性進行整流的最常用的電路，常用來將交流電轉變為直流電。那么我們該如何辨別整流橋的好壞呢？下面介紹一個比較簡單常用的方法。

整流橋的極性判別方法

在測量整流橋之前先需要辨別整流橋個接口的極性。

大多數的整流全橋上均標注有“ ”、“一”、“～”符號（其中“ ”為整流后輸出電壓的正極，“一”為輸出電壓的負極，兩個“～”為交流電壓輸入端），很容易確定出各電極。

個別整流橋標注因某些原因不能識別則可以用以下兩種方法辨別：

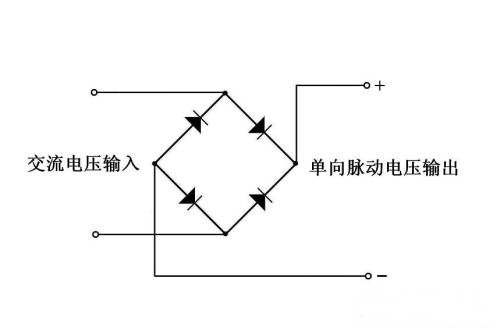

1、外觀判別法。全橋由四只二極管組成，有四個引腳。兩只二極管負極的連接點是全橋直流輸出端的“正極”，兩只二極管正極的連接點是全橋直流輸出端的“負極”。大多數的整流全橋上，均標注有“ ”、“-”、“~”符號。(其中“ ”為整流后輸出電壓的正極，“-”為輸出電壓的負極，“~”為交流電壓輸入端)，很容易確定出各電極。

2、萬用表檢測法。如果組件的正、負極性標記已模糊不清，也可采用萬用表對其進行檢測。檢測時，將萬用表置“R×1k”擋，黑表筆接全橋組件的某個引腳，用紅表筆分別測量其余三個引腳，如果測得的阻值都為無窮大，則此黑表筆所接的引腳為全橋組件的直流輸出正極;如果測得的阻值均在4~l0kΩ范圍內，則此時黑表所接的引腳為全橋組件直流輸出負極，而其余的兩個引腳則是全橋組件的交流輸入引腳。

整流橋的測量方法

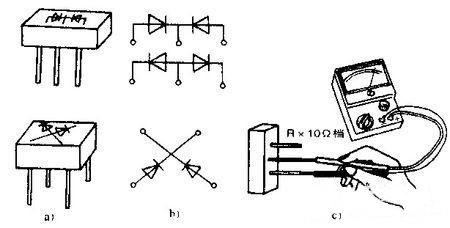

檢測時，可通過萬用表分別測量“ ”極與兩個“～”極、“一”極與兩個“～”之間各整流二極管的正、反向電阻值(與普通二極管的測量方法相同)是否正常，即可判斷該全橋是否損壞。若測得全橋內某只二極管的正、反向電阻值均為0或均為無窮大，則可判斷該二極管已擊穿或開路損壞。

有網友總結出“一四單通、二三斷”七字口訣。大意就是取下整流橋，用指針表RX1K檔檢測，一四腳和任意腳都是單向導通，也就是所說的“一四單通”，二腳和三腳測量時永遠都是斷路不通，即:“二三斷”，符合這個條件的就是好的，反之則是壞的。
