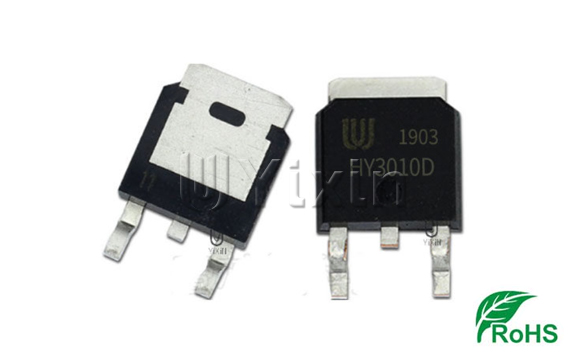

HY3010D替代原裝DH012TG場效應管參數中文資料PDF - 壹芯微

HY3010D(N溝道增強型場效應晶體管)；HY3010D場效應管參數；HY3010D場效應管封裝引腳圖；HY3010D場效應管中文資料規格書(PDF)；

電流(ID)：60A，電壓(VDSS)：100V，封裝形式：TO252

產品概要

100V/60A

RDS(ON)=10mΩ(典型值)@VGS=10V

100% 雪崩測試

可靠且堅固

提供無鹵和綠色設備

(符合RoHS)

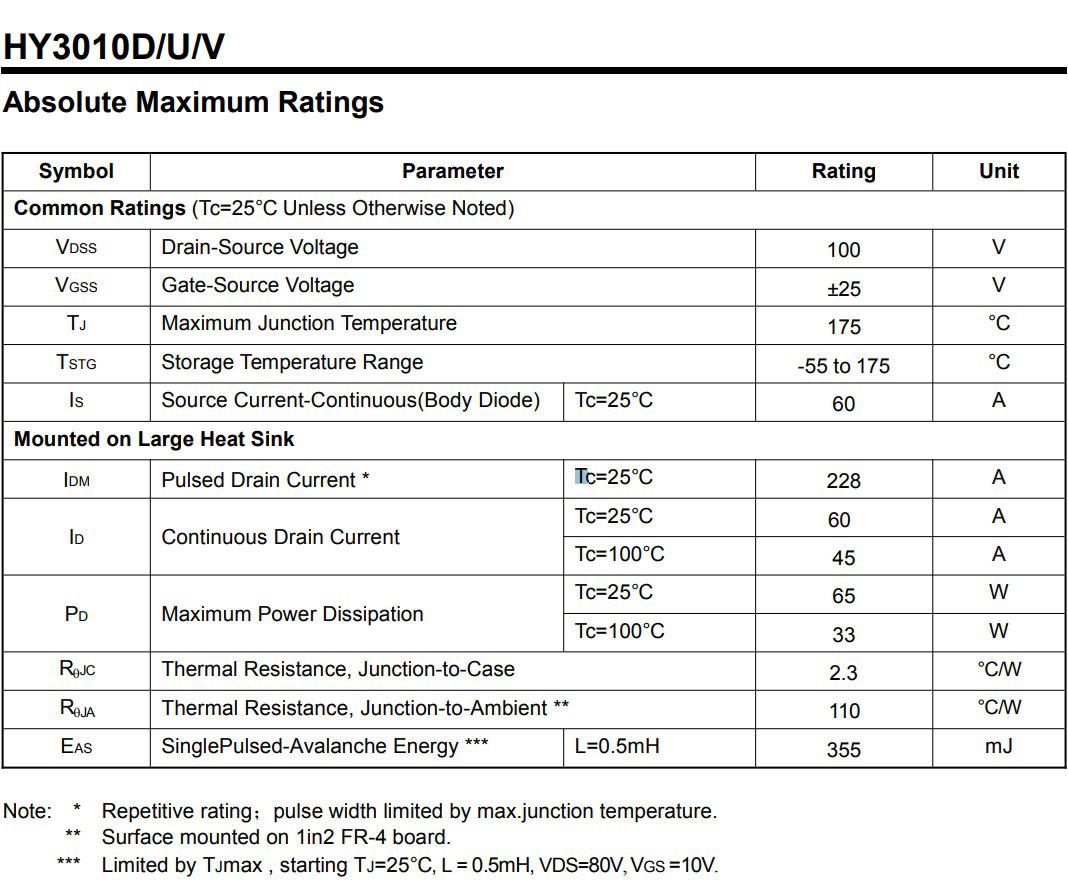

絕對最大額定參數（TC=25C，除非另有說明）

漏源電壓VDSS：100V

柵源電壓VGSS：±25V

最高結溫TJ：175°C

儲存溫度范圍TSTG：-55to175°C

源電流-連續（體二極管）IS Tc=25°C：60A

安裝在大型散熱器上

IDM 脈沖漏極電流 * Tc=25°C：228A

ID 持續漏極電流 Tc=25°C：60A

ID 持續漏極電流 Tc=100°C：45A

PD 最大功耗 Tc=25°C：65W

PD 最大功耗 Tc=100°C：33W

RqJC 熱阻，結到殼：2.3°C/W

RqJA 熱阻，結到環境 **：110°C/W

EAS 單脈沖雪崩能量 *** L=0.5mH：355mJ

注：*重復額定值；脈沖寬度受最大結溫限制。

**表面安裝在 1in2 FR-4 板上。

***受TJmax限制，起始TJ=25°C，L=0.5mH，VDS=80V，VGS=10V
