光電三極管的應用電路

光電三極管的種類選擇

由外觀上， 可以區分為罐封閉型與樹脂封入型， 而各型又可分別分為附有透鏡之型式 及單純附有窗口之型式。就半導體晶方 言之，材料有硅（Si）與鍺（Ge），大部份為硅。在晶方構造方面，可分為普通晶體管型與達林頓 晶體管型。再?gòu)挠猛炯右苑诸悤r(shí)，可以分為以交換動作為目的之光敏三極管與需要直線性之光 敏三極管，但光敏三極管的主流為交換組件，需要直線性時，通常使用光二極管。

在實際選用光敏三極管時，應注意按參數要求選擇管型。如要求靈敏度高，可選用達林頓型光 敏三極管;如要求響應時間快，對溫度敏感性小，就不選用光敏三極管而選用光敏二極管。探 測暗光一定要選擇暗電流小的管子，同時可考慮有基極引出線的光敏三極管，通過偏置取得合 適的工作點，提高光電流的放大系數。例如，探測10-3勒克斯的弱光，光敏三極管的暗電流必 須小于0.1nA。

工作原理

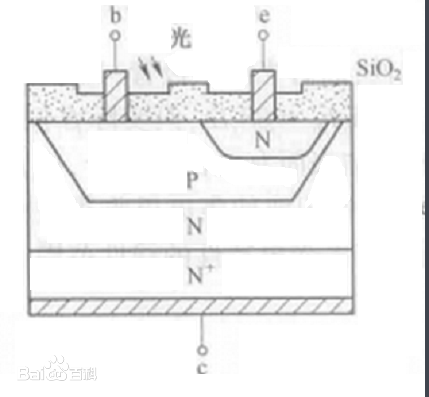

光電三極管的基本結構和普通三極管一樣，有兩個PN結。圖1為NPN型，b-c結為受光結，吸收入射光，基區

面積較大，發射區面積較小。、當光入射到基極表面，產生光生電子-空穴對，會在b-c結電場作用下，電子向集電極漂移，而空穴移向基極，致使基極電位升高，在c、e間外加電壓作用下（c為+、e為-）大量電子由發射極注入，除少數在基極與空穴復合外，大量通過極薄的基極被集電極收集，成為輸出光電流。

總之，光電三極管工作原理分為兩個過程：一是光電轉換；二是光電流放大。最大特點是輸出電流大，達毫安級。但響應速度比光電二極管慢得多，溫度效應也比光電二極管大得多。

光電三極管的典型應用電路

1．亮通光電控制電路

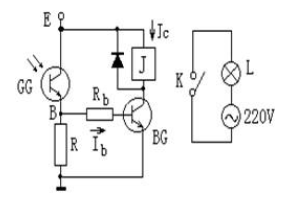

當有光線照射于光電器件上時，使繼電器有足夠的電流而動作，這種電路稱為亮通光電控制電路，也叫明通控制電路。最簡單的亮通電路如圖2所示。

圖2 亮通光電控制電路

2．暗通光電控制電路

如果光電繼電器不受光照時能使繼電器動作，而受光照時繼電器釋放，則稱它為暗通控制電路，如圖3所示。
