二極管

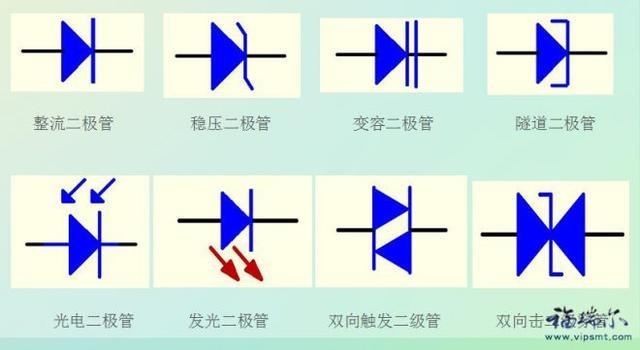

二極管的種類有很多種，比如，穩壓二極管，發光二極管，光電二極管，變?nèi)荻O管等，它們的用途也不同。

二極管是最簡單的半導體器件，將P型半導體和N型半導體結合在一起，在結合處形成一個薄層，就是PN結，而一個PN結就可以制作一只二極管。

二極管加正向電壓就會導通，反向電壓就會截止，而正向?qū)ǖ那疤崾请妷阂哂诙O管的死區電壓，硅管的死區電壓是0.5V，鍺管的死區電壓是0.2V。

穩壓二極管也稱為齊納二極管，是用于穩壓的一種二極管，它工作于反向擊穿狀態的二極管，文字符號用VZ表示。

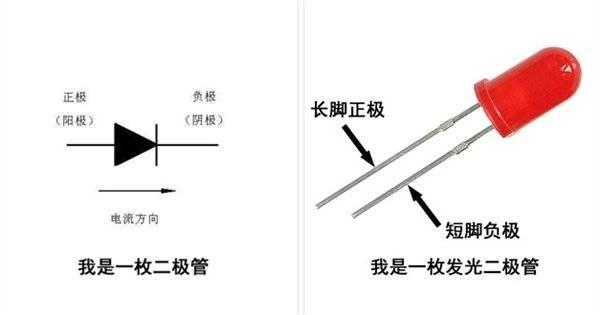

發光二極管（LED）它于普通二極管一樣是由PN結構成，它工作在正偏置狀態。發光二極管是用磷化鎵或砷化鎵等半導體材料制成，它能直接將電能轉換成光能的器件。電流通過發光二極管時，它兩端有一個“管壓降”，通常管壓降在1.7-3.5V左右，比如 紅色發光二極管的管壓降為1.7v左右，白色跟綠色的為2v左右，紫色藍色的為3.5v左右，黃色的為1.8v左右。

光電二極管是一種能將接收到的光信號轉換成電信號輸出的二極管，也稱光敏二極管。光電二極管跟普通二極管一樣，具有單向?qū)щ娦裕糜谥圃旃饷魝鞲衅鳎怆娍刂破鞯取?/p>

變?nèi)荻O管 、變?nèi)荻O管像穩壓二極管一樣，工作在反向偏置狀態。變?nèi)荻O管的電容量為pf級。

二極管的測量

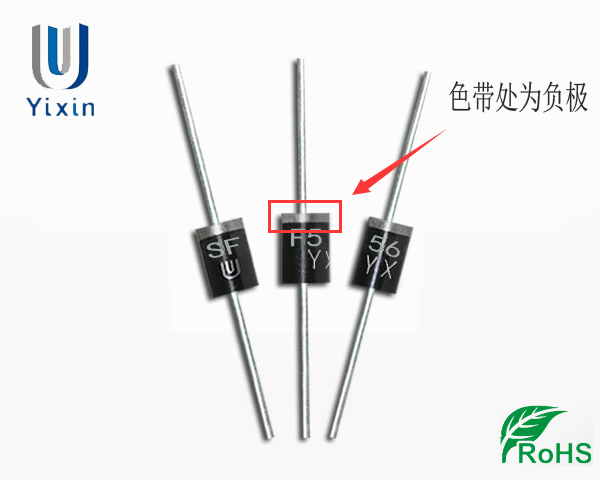

將數字萬用表調到二極管擋，也就是峰鳴擋，紅黑表筆同時接二極管的兩端，如果萬用表顯示500多，那么紅表筆接的是二極管的正極，黑表筆接的是二極管的負極，如果萬用表顯示1，那么紅表筆接的是二極管的負極，黑表筆接的是二極管的正極。

三極管

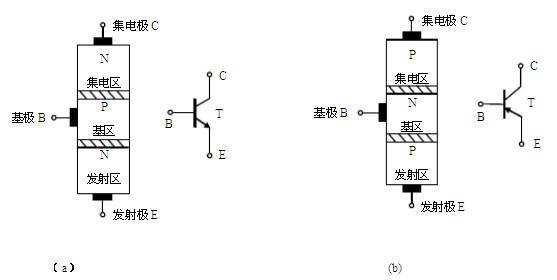

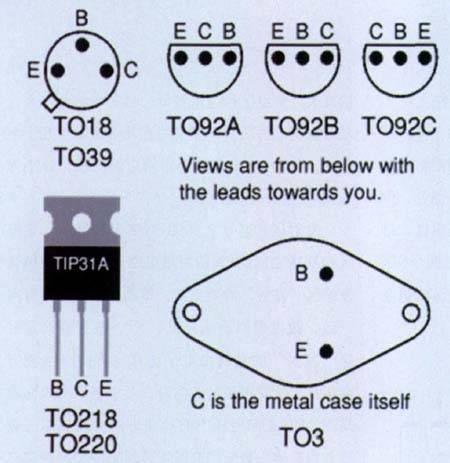

三極管按兩個PN結組合方式的不同，可分為PNP型跟NPN型兩類。不管是PNP的三極管還是NPN的三極管，都可以用鍺或者硅兩種材料制作，所以三極管又可以分為鍺三極管和硅三極管。三極管有三個電極，分別是 基極b，發射極e，集電極c。

三極管的電流放大作用

實質上是用較小的基極電流控制控制較大電流的集電極電流，實現以小電流控制大電流的作用。而想要三極管處于放大狀態，必須要外部提供直流偏置，保證三極管的發射結加正向電壓，也就是正偏，集電結加反向電壓，就是反偏。

三極管有三個狀態：1截止區，2飽和區，3放大區; 截止區，發射極電壓小于開啟電壓，且集電結反偏; 飽和區，集電結跟發射結處于正偏; 放大區，發射結正偏，集電結反偏;

測量好壞 ：用萬用表調到R×1K電阻擋，用萬用表的一支表筆依次接三極管的一個引腳，而另外一個表筆分別接另外兩個引腳，測量三極管三個引腳中每?jī)蓚€(gè)引腳的正反向電阻。如果正反向電阻都是無窮大，那么該三極管已經壞了。
