我們使用的大多數設備都是AC設備。它們需要交流電源才能運行。我們沒有太多適用于直流電源的設備。但隨著電子技術的進步，DC正在變得越來越重要，因為這些器件為AC到DC轉換提供了有效的方法。早些時候，我們使用同步轉換器，但轉換過程非常有損且效率低下。但是現在使用諸如二極管的電子設備來將AC轉換為DC。我們需要為直流設備提供直流電源，如計算機，電池充電器等。所有這些都可以通過半導體技術的進步實現。

現在整流器是轉換為DC到AC的過程。這是轉換過程的第二階段。它將AC電壓波形轉換為整流電壓。

現在，我們還有其他類型的整改方法也可以使用。所以，我們可能會想到，如果有其他方法，我們為什么需要這種方法呢？這個問題的答案是它提供了某些優點，例如沒有中心抽頭變壓器需要，變壓器利用率高，所以與其他方法相比，它具有優勢，因此可以使用。

二極管橋式整流器原理

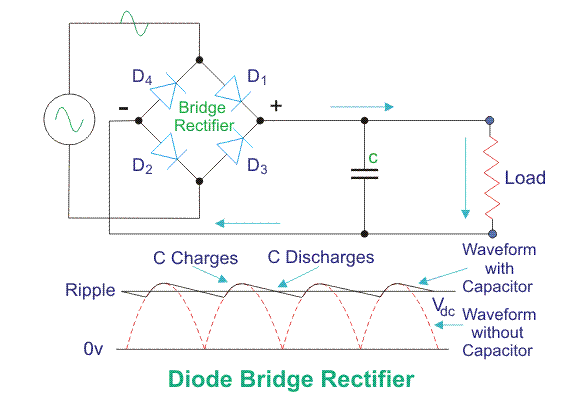

這里我們連接了四個二極管，如圖所示。使用變壓器是為了在輸出端將電壓降低到所需的電平，連接負載消耗功率圖：-橋式整流器電路和波形（整流）。當變壓器次級的上端為正時，二極管D1和D3正向偏置，電流流過它們。類似地，電流通過D1進入并離開D3到另一個端子，在另一個半周期期間，D2和D4正向偏置，電流通過D2進入并通過D4離開到源極。

這里，電容器用作濾波器，濾除紋波頻率并提供具有較小紋波頻率的DC電壓。為了在輸出端獲得穩定的直流電壓，我們必須在濾波操作后使用電壓調節器。

二極管橋式整流器電路和波形（整流）

二極管橋式整流器的數學分析

通過負載的峰值電流，如果二極管具有正向?電阻?F然后

在這里，我們獲得兩倍的前向阻力。假設所有二極管具有相同的正向電阻，則兩個二極管用于半個周期，兩個正向電阻將出現在表達式中。

輸出電流

其中，

Idc是流過負載的電流的DC值，Im是AC電流的峰值。

直流輸出電壓

其中，

Vdc是輸出直流電壓，Idc是流過電路的直流電流，R是連接在電路中的負載電阻。

RMS輸出電流

RMS輸出電壓

形狀因子和波峰因數

形狀因子，

其中，Vavg是平均值或直流電壓。

輸出頻率

其中，fout是輸出頻率，fin是輸入或供電頻率。

整改效率

紋波系數

TUF或變壓器利用率

二極管橋式整流器的優點

1.雙整流效率則為半波整流器。

2.低紋波電壓和更高頻率，因此需要簡單的濾波電路。

3.更高的TUF然后是中心抽頭整流器。

4.無需中心抽頭變壓器。

5.PIV或峰值反向電壓是中心抽頭的一半。

二極管橋式整流器的缺點

因此需要四個二極管，整流器的成本將更高。
