共陰極TO220封裝的肖特基整流二極管

肖特基二極管（Schottky Diode）具有恢復快、低功耗、大電流等特點，其反向恢復時間只有幾納秒，正向?qū)▔航祪H0.4V左右，通常用于低電壓、高頻率逆變器，以及續流（Free Wheeling）等應用。

壹芯微采用TO220封裝的肖特基整流二極管

例如，壹芯微科技的SBL1030CT、35CT、40CT、45CT、50CT、60CT肖特基整流二極管采用硅或鍺材料作為面接觸的Guard Ring Die結構，具有瞬態電壓抑制，低功耗，高效率等功能。

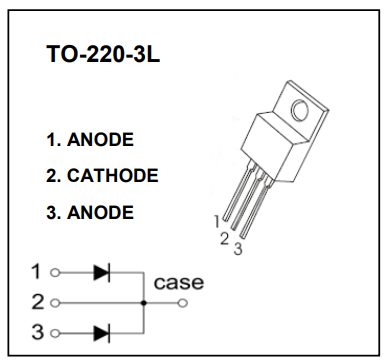

SBL1030CT、35CT、40CT、45CT、50CT、60CT肖特基整流二極管還有一個顯著優點，其外形與三極管類似，即共陰極接法的TO-220-3L封裝。

肖特基整流二極管的電氣性能

這些肖特基整流二極管平均整流輸出為Io=10A，可承受的非重復峰值正向突波電流（8.3ms半個正玄波）為160A，功耗不超過2W，最大熱阻R0ja=50℃/W，結溫Tj不超過125℃，存儲溫度為-55~+150℃。

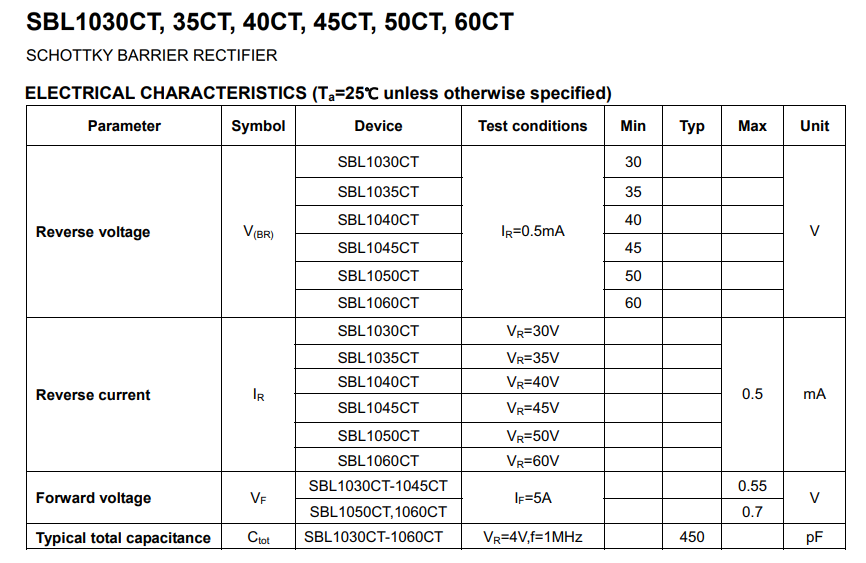

電氣性能方面，SBL1030CT、35CT、40CT、45CT、50CT、60CT肖特基整流二極管正向電壓為0.55V，等效電容不超過450pF。
