變容二極管的檢測方法圖解

變容二極管是一種特殊的二極管，也稱作可變電抗二極管，是一種用PN結電容與其反向偏置電壓Vr的依賴關系及原理制成的二極管，可用于調諧電路。變容二極管的作用是利用PN結之間電容可變的原理制成的半導體器件，在高頻調諧、通信等電路中作可變電容器使用。下面我們來介紹一下變容二極管的兩種檢測方法。

用指針式萬用表檢測方法

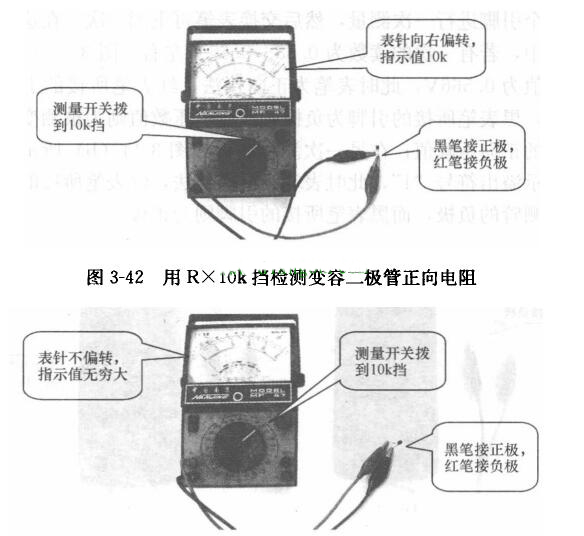

檢測方法如圖3-42、圖3-43所示。將萬用表的測量開關置于RxlOk擋，黑表筆接被測變容二極管的正極，紅表筆接負極，所得阻值應為幾千歐至200kΩ(此值為被測管的正向電阻，且隨管子型號不同而異）。調換表筆測量管子的反向電阻，其阻值應為∞，若指針略有偏轉，說明管子反向漏電或已經損壞。如果測得的正、反向電阻值均為0或∞，則說明被測管已擊穿或已開路損壞。

經驗證明，不同型號的變容二極管，其正向電阻值的離散性是很大的。如2CC2型變容二極管的正向電阻值有180kΩ,本例值為lOkΩ。外，對于某些正向電阻比較小的變容二極管，也可以使用Rxlk擋進行檢測。但在測試實踐中發現，有些型號的變容二極管，用Rxlk擋檢測時，無論是正向測量，還是反向測量，所得電阻值均為無窮大（指針不擺動）。遇到這種情況，不要輕易判定被測管是壞管，應該使用Rx10k擋進行必要的復測，然后再做出相應的結論。

用數字式萬用表檢測

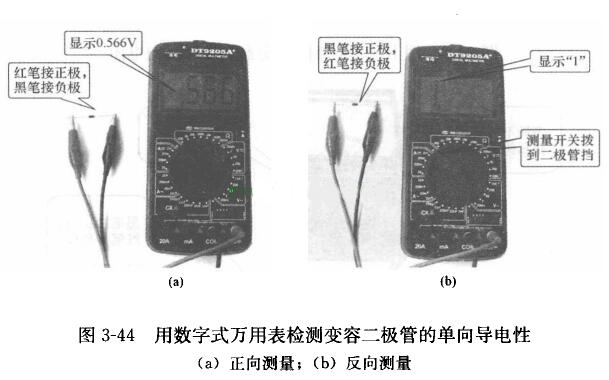

(1)利用數字式萬用表的二極管擋可以檢測變容二極管PN結的單向導電性，進而判斷其好壞。檢測方法如圖3-44所示。將數字式萬用表撥至二極管擋，先將紅、黑表筆分別任意接被測管兩個引腳進行一次測量，然后交換表筆再重測一次。在這兩次測量中，若有一次的讀數為0.58~0.65V左右，圖3-44(a)所顯示值為0.566V,此時表筆為正向接法，紅表筆所接的引腳是正極，黑表筆所接的引腳為負極，所得電壓數值則為被測變容二極管的正向壓降值；在另一次測量中，如圖3-44 (b)所示，儀表顯示溢出符號“1”，此時表筆為反向接法，紅表筆所接的引腳是被測管的負極，而黑表筆所接的引腳則為正極。

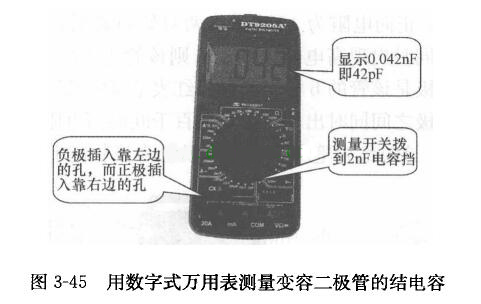

(2)利用數字式萬用表的電容擋可以測量變容二極管結電容。檢測方法如圖3-45所示。首先關掉電源，將數字式萬用表撥至電容擋，把被測變容二極管的負極插入靠左邊的孔，而正極插入靠右邊的孔，以保證施加反向偏壓。然后打開電源，觀察萬用表出現的數字應從某一值迅速減少，最后穩定在某一值上，此值就是被測變容晶體二極管的結電容量。如果顯示溢出符號 “1”，則說明PN結內部短路，如果顯示“000”，則說明管子已開路。

需要指出的是，在測量結電容前，應將變容二極管短路放電，然后打開電源，否則觀察不到上述充電過程。此外，變容二極管的標稱結電容量還與環境溫度有關，最好在25°C室溫下檢測。
