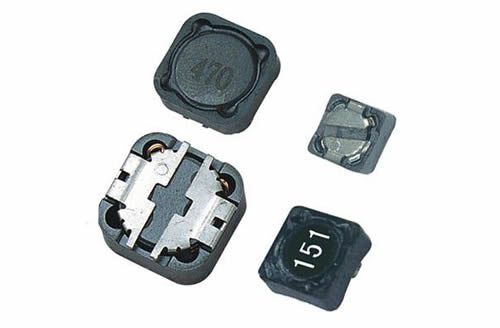

電感量基礎知識詳細分析

電感：電感也稱自感系數，是表示電感原件自感應能力的一種物理量。當通過一個線圈的磁通發生變化時，線圈中便會產生電勢，這是電磁感應現象。所產生的電勢稱感應電動勢，電動勢大小正比于磁通變化的速度和線圈匝數。電感量的基本單位為H（亨），還有毫亨（mH），微亨（μH）。1H=10^3mH=10^6μH

計算公式

電感量計算公式：線圈公式

阻抗（ohm）=2*π*F（工作頻率）*電感量（mH），設定需用360ohm阻抗，因此：

電感量（mH）=阻抗（ohm）÷2π÷F（工作頻率）=360÷2π÷7.06=8.116mH

據此可以算出繞線圈數：

圈數=[電感量*{（18*圈直徑（吋））+（40*圈長（吋））}]÷圈直徑（吋）

e.g圈數=[8.116*{（18*2.047）+（40*3.74）}]÷2.047=19圈。

空心電感計算公式

L（mH）=（0.08D.D.N.N）/（3D+9W+10H）

D------線圈直徑

N------線圈匝數

d-----線徑

H----線圈高度

W----線圈寬度

單位分別為毫米和mH。

空心線圈電感量計算公式

l=（0.01*D*N*N）/（L/D+0.44）

線圈電感量l單位：微亨

線圈直徑D單位：cm

線圈匝數N單位：匝

線圈長度L單位：cm

頻率電感電容計算公式

l=25330.3/[（f0*f0）*c]

工作頻率：f0單位：MHZ本題f0=125KHZ=0.125

諧振電容：c單位：PF本題建義c=500…1000pf可自行先決定，或由Q

值決定

諧振電感：l單位：微亨

線圈電感的計算公式

1.針對環行CORE，有以下公式可利用：（IRON）

L=N2.ALL=電感值（H）

H-DC=0.4πNI/lN=線圈匝數（圈）

AL=感應系數

H-DC=直流磁化力I=通過電流（A）

l=磁路長度（cm）

l及AL值大小，可參照Microl對照表。例如：以T50-52材，線圈5圈半，其L值為T50-52（表示OD為0.5英吋），經查表其AL值約為33nH

L=33.（5.5）2=998.25nH≒1μH

當流過10A電流時，其L值變化可由l=3.74（查表）

H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）

即可了解L值下降程度（μi%）

2.經驗公式

L=（k*μ0*μs*N2*S）/l

其中

μ0為真空磁導率=4π*10（-7）。（10的負七次方）

μs為線圈內部磁芯的相對磁導率，空心線圈時μs=1

N2為線圈圈數的平方

S線圈的截面積，單位為平方米

l線圈的長度，單位為米

k系數，取決于線圈的半徑（R）與長度（l）的比值。

計算出的電感量的單位為亨利。

檢測

1.電感值

色環電感值通過Q儀器，LCR儀器或者阻抗分析器來測試，固定電感器用于信號：在直接讀出電感值或者指定頻率情況下使用Q儀器。在高電流線路中使用的電感器：1KHZ或者100KHZ

2.Q值

無負荷的Q值通過Q儀器、LCR儀器或者阻抗分析器來測試，測試頻率是在電感值已經測試或者在指定的不同的頻率之間確定。但是，對于高電流線路感應器而言，組坑是通過測定的，而且Q值可以忽略。

3.直流電阻

使用數碼萬能表進行測試

4.自諧振頻率

使用Q儀表，阻抗分析器或者網絡分析器進行測試。
