電磁爐整流橋與IGBT同時燒壞的原因解析

電磁爐整流橋和IGBT同時燒壞的原因？

答；回答這個問題之前，請了解一下電磁爐的基本原理組成。 如下圖所示

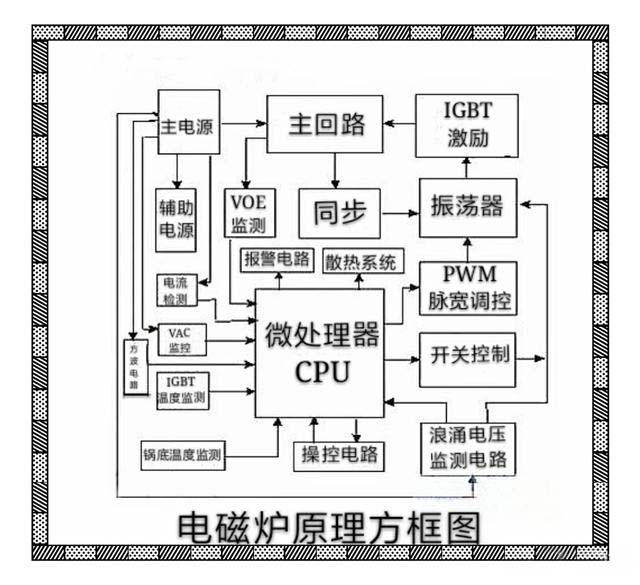

這是一個常用電磁爐的原理方框圖。

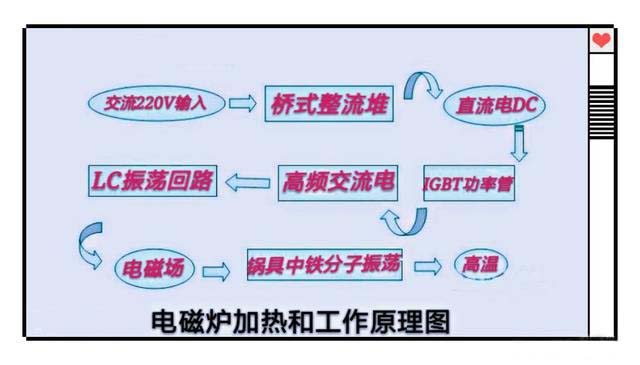

首先220V的交流電源輸入，經過橋式整流器變成直流電，再采用濾波電容濾波送入主回路，至IGBT功率管(其中包括變成高頻交流電→送LC振蕩回路)→產生高頻電磁場→將鍋具中的鐵分子振蕩→產生高溫。

至于電磁爐在使用中燒壞IGBT功率管是常有的事情，其原因多種多樣，其中主要是廚房油煙和水蒸氣進入電磁爐內部電子板，引起電子元器件的電阻值變化和電容器的容量變化，使振蕩頻率偏離正常工作頻率，而造成IIGBT損壞(對于提問者所說的電磁爐整流橋和IGBT同時燒壞，其實是IGBT損壞后，電源輸入中的保險管還來不及熔斷，而引起整流橋的電流擊穿。

下面本人根據自己經過和處理故障電磁爐的現象來說一下自己的觀點。

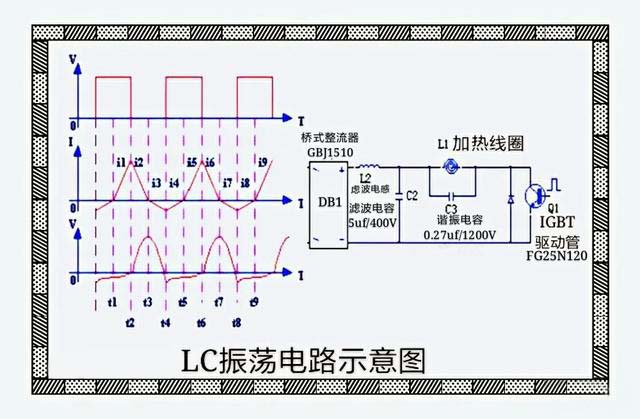

在維修電磁爐中，功率管（IGBT）的損壞占有85%的比例，在沒有完全查明故障原因，請不要毫不猶豫的更換IGBT功率管，雖然它的價格只有幾元大洋。如果沒有徹底檢查出問題，它會引起再次損壞。在此本人給出IGBT功率管常見的幾種原因，供大家參考。 以下圖為例；

1. 圖中所示的C3，它是一只并聯在L1加熱線圈兩端的一只容量和耐壓為0.3uf/1200v諧振電容。 常見它使用一段時間后，會出現電容器容量減退，而造成電磁爐振蕩頻率偏離正常工作頻率，而出現燒壞IGBT功率管。這個電容器很少出現耐壓不夠而出現擊穿的現象。

2. 上圖中所示的C2 為整流后的濾波電容器5uf/400v濾波損壞或容量不足。出現這種故障情況也很多，在電磁爐中，如果5uf/400濾波電容容量變小，失效或特性不良，將導致電磁爐LC振蕩電路頻率偏高，從而引起IGBT管的損壞，經查其它電路無異常時，一般情況下都是將這兩個電容一同更換。 上面兩只電容器是否良好，可以用數字萬用表來進行測量。　　

3. 上圖中所示的Q1為電磁爐的IGBT功率管。它如果在激勵它的激勵電路異常而造成它的損壞。這是由于電子板中的振蕩電路輸出的脈沖信號不能直接控制IGBT管飽和，導通，截止，必須通過激勵電路脈沖信號放大來完成，如果激勵電路出現問題，高電壓就會加到IGBT管的G極，導致IGBT管瞬間擊穿，出現這種故障后，一般需要重新檢查IGBT的兩只驅動三極管。常見為驅動管S8050/S8550在功率管損壞的同時，它們也會遭到滅頂之災而損壞。

4. 同步電路異常也會造成IGBT功率管的損壞。如果同步電路在電磁爐的主要作用是保證加到IGBT管的G極上的開關脈沖前沿與IGBT管上的VCE脈沖后沿同步，當同步電路工作異常時，導致IGBT管瞬間擊穿損壞。　　

5. 電路中的輔助電源18V工作電壓異常也會造成功率管的損壞。　　 在電磁爐電路中，當輔助電源18V工作電壓異常時會使IGBT管激勵電路，風扇散熱系統及LM339工作異常，導致IGBT管上電瞬間損壞。　　

6. 電磁爐內部散熱系統異常(其中包括直流風機馬達損壞或電磁爐由于廚房油煙將散熱孔堵塞)而無法正常將電磁爐的功率元器件散發出來的熱迅速排除外部，而使內部工作的元器件長時間工作在高溫區，使IGBT功率管損壞。

一般電磁爐工作時，都是在大電流狀態下，其元器件本身發熱量大，如果散熱系統出現故障會導致IGBT管過熱損壞。

7. 集成單片機異常會導致IGBT功率管損壞。這是因為單片機內部異常會因工作頻率異常(如果單片機本身出現問題時，停止振蕩，它還不至于將功率管損壞)而燒毀IGBT管。　　

8. VCE檢測電路異常使IGBT損壞。這是因為　VCE檢測電路是采集IGBT管的集電極上的脈沖電壓信號，通過串聯電阻器來分壓取樣，將其取樣電壓信號送入單片機，此時單片機進行比較和邏輯運算，將運算結果輸出來發出停止命令發出。當VCE檢測電路異常時(VCE脈沖幅度值超過IGBT所設置的極限值)，從而導致IGBT 的損壞。 　　

9. 用戶的電磁爐專用鍋具由于長期使用而變形或者鍋底有嚴重的油污而造成鍋底凹凸不平。　　

由于在使用中，電磁爐鍋底產生的渦流不能均勻的使變形的鍋具加熱，從而鍋底溫度傳感器檢測結果出現錯誤，單片機因檢測不到異常的溫度的正確值而繼續輸出脈沖電壓信號來維持工作，導致IGBT 的損壞。

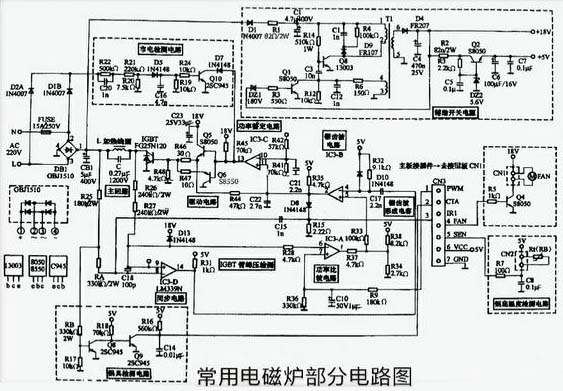

為了讀者理解方便，最后附一個常用電磁爐的部分電路圖。

只有完全了解了電磁爐的主要工作原理和它的電路圖，才能夠明白燒壞IGBT功率管的原因。
