整流橋與橋式整流的工作原理解析

整流橋

有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有+或-,兩個交流輸入端有~標記。

應用整流橋到電路中，主要考慮它的最大工作電流和最大反向電壓。

圖一整流橋(橋式整流)工作原理

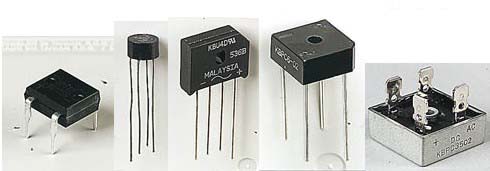

圖二各類整流橋

(有些整流橋上有一個孔，是加裝散熱器用的)

這款電源的整流橋部分采用了一體式的整流橋，整流橋的作用就是能夠通過二極管的單向導通的特性將電平在零點上下浮動的交流電轉換為單向的直流電，通常電源中采用的整流橋除了這種單顆集成式的還有采用四顆二極管實現的，它們的原理完全相同 作用就是整流，把交流電變?yōu)橹绷麟姟嵸|上就是把4個硅二極管接成橋式整流電路之后封裝在一起用塑料包裝起來，引出4個腳，其中2個腳接交流電源，用~~符號表示，2個腳是直流輸出，用+ -表示。 特點是方便小巧。不占地方。 規格型號一般直接用參數表示:50伏1安，100伏5安等等。 如果你要使用整流橋，選擇的時候留點余量，例如要做12伏2安培輸出的整流電源，就可以選擇25伏5安培的橋。

選擇整流橋要考慮整流電路和工作電壓。

整流橋堆

整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。

全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

常用的國產全橋有佑風YF系列，進口全橋有ST、IR等。

整流橋命名規則

一般整流橋命名中有3個數字，第一個數字代表額定電流，A;后兩個數字代表額電壓（數字*100），V

如：KBL410 即4A,1000V

RS507 即5A,700V

整流這一個術語，它是通過二極管的單向導通原理來完成工作的，通俗的來說二極管它是正向導通和反向截止，也就是說，二極管只允許它的正極進正電和負極進負電。二極管只允許電流單向通過，所以將其接入交流電路時它能使電路中的電流只按單向流動，即所謂“整流”,用兩只管是半潑整流，四只是全潑整流。
