2021-04-29 瀏覽：-整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。
1．全橋

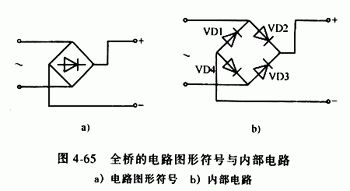

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖4-65是其電路圖形符號與內部電路，圖4-66是其外形。
全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。
常用的國產全橋有QL系列，進口全橋有RB系列、RS系列等。
2．半橋

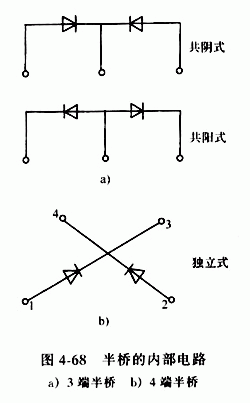

半橋是由兩只整流二極管封裝在一起構成的，它有4端和3端之分，如圖4-67所示。4端半橋內部的兩只二極管各自獨立，而3端半橋內部的兩只整流二極管的負極與負極相連或正極與正極相連，如圖4-68所示。
用1只半橋可以組成全波整流電路，用2只半橋可組成橋式全波整流電路。
常用的半橋有1/2QL系列。
