場效應管的分類詳情

場效應管的分類

場效應管分為結型場效應管（JFET）和絕緣柵場效應管（MOS管）兩大類。

按溝道材料型和絕緣柵型各分N溝道和P溝道兩種；按導電方式：耗盡型與增強型，結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。

場效應晶體管可分為結場效應晶體管和MOS場效應晶體管，而MOS場效應晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。

結型場效應管（JFET）

1、結型場效應管的分類：結型場效應管有兩種結構形式，它們是N溝道結型場效應管和P溝道結型場效應管。

結型場效應管也具有三個電極，它們是：柵極；漏極；源極。

電路符號中柵極的箭頭方向可理解為兩個PN結的正向導電方向。

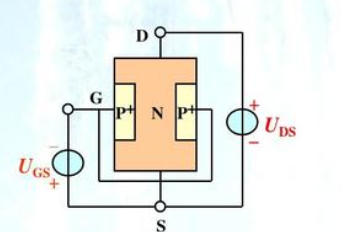

2、結型場效應管的工作原理（以N溝道結型場效應管為例），N溝道結構型場效應管的結構及符號，由于PN結中的載流子已經耗盡，故PN基本上是不導電的，形成了所謂耗盡區，當漏極電源電壓ED一定時，如果柵極電壓越負，PN結交界面所形成的耗盡區就越厚，則漏、源極之間導電的溝道越窄，漏極電流ID就愈小；反之，如果柵極電壓沒有那么負，則溝道變寬，ID變大，所以用柵極電壓EG可以控制漏極電流ID的變化，就是說，場效應管是電壓控制元件。

絕緣柵場效應管

1、絕緣柵場效應管（MOS管）的分類：絕緣柵場效應管也有兩種結構形式，它們是N溝道型和P溝道型。無論是什么溝道，它們又分為增強型和耗盡型兩種。

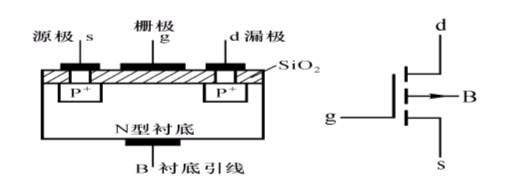

2、它是由金屬、氧化物和半導體所組成，所以又稱為金屬—氧化物—半導體場效應管，簡稱MOS場效應管。

3、絕緣柵型場效應管的工作原理（以N溝道增強型MOS場效應管為例）它是利用UGS來控制“感應電荷”的多少，以改變由這些“感應電荷”形成的導電溝道的狀況，然后達到控制漏極電流的目的。在制造管子時，通過工藝使絕緣層中出現大量正離子，故在交界面的另一側能感應出較多的負電荷，這些負電荷把高滲雜質的N區接通，形成了導電溝道，即使在VGS=0時也有較大的漏極電流ID。當柵極電壓改變時，溝道內被感應的電荷量也改變，導電溝道的寬窄也隨之而變，因而漏極電流ID隨著柵極電壓的變化而變化。

場效應管的工作方式有兩種：當柵壓為零時有較大漏極電流的稱為耗盡型；當柵壓為零，漏極電流也為零，必須再加一定的柵壓之后才有漏極電流的稱為增強型。
