滑動電阻器的結構和主要作用

相信讀過初中物理的朋友們，應該對滑動電阻器都略知一二。畢竟在課本上所接觸到滑動電阻器方面的知識不多，為了豐富各位這方面的知識，今天小編就帶著各位一起來看看滑動電阻器作用及接法，一起來看看。

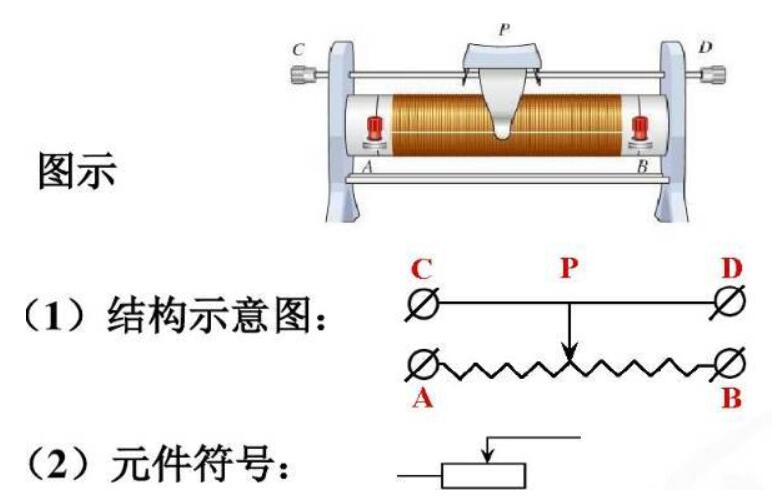

滑動電阻器的結構示意圖

滑動電阻器主要作用

（1）保護電路。

（2）通過改變接入電路部分的電阻來改變電路中的電流的大小和方向，從而改變與之串聯的導體（用電器）兩端的電壓。在連接滑動變阻器時，要求：“一上一下，重點在下”，金屬桿和電阻絲各用一個接線柱;實際連接應根據要求選擇電阻絲的兩個接線柱。

（3）改變電壓。探究歐姆定律時，起到改變與其串聯的用電器兩端電壓的作用。

（4）利用伏安法測電阻，依據是歐姆定律的變形公式： R=U/I 。

滑動電阻器變化規律

變化規律有三種不同形式。

X型為直線型，其阻值按角度均勻變化。它適于作分壓、調節電流等用。如在電視機中作場頻調整。

Z型為指數型，其阻值按旋轉角度依指數關系變化（阻值變化開始緩慢，以后變快），它普遍使用在音量調節電路里。由于人耳對聲音響度的聽覺特性是接近于對數關系的，當音量從零開始逐漸變大的一段過程中，人耳對音量變化的聽覺最靈敏，當音量大到一定程度后，人耳聽覺逐漸變遲鈍。所以音量調整一般采用指數式電位器，使聲音變化聽起來顯得平穩、舒適。

D型為對數型，其阻值按旋轉角度依對數關系變化（即阻值變化開始快，以后緩慢），這種方式多用于儀器設備的特殊調節。在電視機中采用這種電位器調整黑白對比度，可使對比度更加適宜。

電路中進行一般調節時，采用價格低廉的碳膜電位器;在進行精確調節時，宜采用多圈電位器或精密電位器。

綜上可知，滑動電阻器主要通過一上一下的調節，來起到保護電路的作用。
