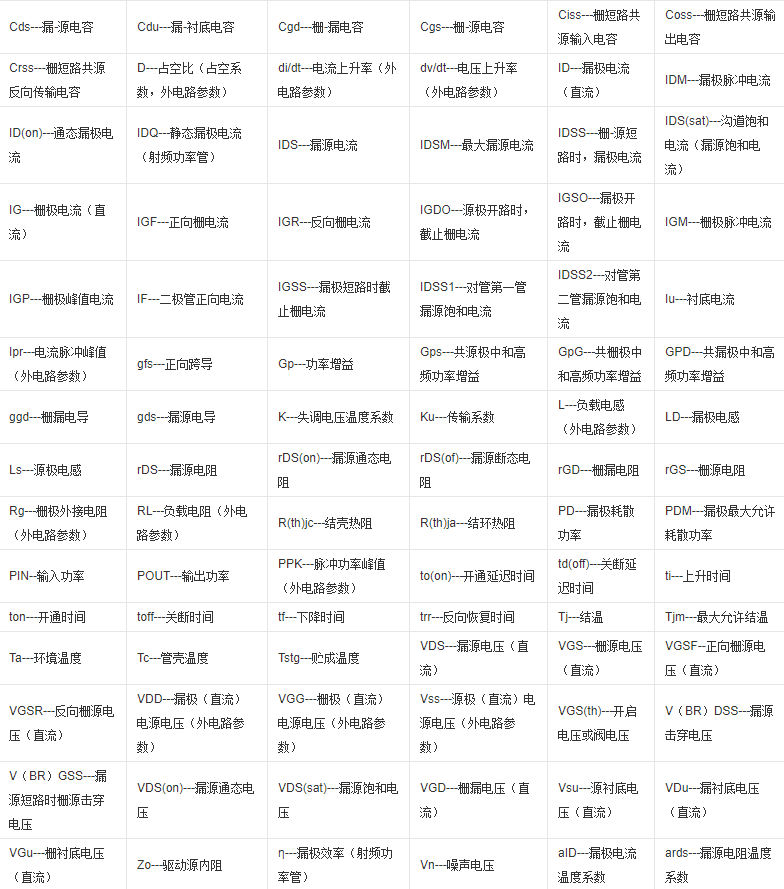

場效應管的參數大全圖

飽和漏極電流IDSS它可定義為：當柵、源極之間的電壓等于零，而漏、源極之間的電壓大于夾斷電壓時，對應的漏極電流。

夾斷電壓UP它可定義為：當UDS一定時，使ID減小到一個微小的電流時所需的UGS。

開啟電壓UT它可定義為：當UDS一定時，使ID到達某一個數值時所需的UGS。

交流參數

交流參數可分為輸出電阻和低頻互導2個參數，輸出電阻一般在幾十千歐到幾百千歐之間，而低頻互導一般在十分之幾至幾毫西的范圍內，特殊的可達100mS，甚至更高。

低頻跨導gm它是描述柵、源電壓對漏極電流的控制作用。

極間電容場效應管三個電極之間的電容，它的值越小表示管子的性能越好。

極限參數

①最大漏極電流是指管子正常工作時漏極電流允許的上限值，

②最大耗散功率是指在管子中的功率，受到管子最高工作溫度的限制，

③最大漏源電壓是指發生在雪崩擊穿、漏極電流開始急劇上升時的電壓，

④最大柵源電壓是指柵源間反向電流開始急劇增加時的電壓值。

使用時主要關注的參數有：

1、IDSS—飽和漏源電流。是指結型或耗盡型絕緣柵場效應管中，柵極電壓UGS=0時的漏源電流。

2、UP—夾斷電壓。是指結型或耗盡型絕緣柵場效應管中，使漏源間剛截止時的柵極電壓。

3、UT—開啟電壓。是指增強型絕緣柵場效管中，使漏源間剛導通時的柵極電壓。

4、gM—跨導。是表示柵源電壓UGS—對漏極電流ID的控制能力，即漏極電流ID變化量與柵源電壓UGS變化量的比值。gM是衡量場效應管放大能力的重要參數。

5、BUDS—漏源擊穿電壓。是指柵源電壓UGS一定時，場效應管正常工作所能承受的最大漏源電壓。這是一項極限參數，加在場效應管上的工作電壓必須小于BUDS。

6、PDSM—最大耗散功率。也是一項極限參數，是指場效應管性能不變壞時所允許的最大漏源耗散功率。使用時，場效應管實際功耗應小于PDSM并留有一定余量。

7、IDSM—最大漏源電流。是一項極限參數，是指場效應管正常工作時，漏源間所允許通過的最大電流。場效應管的工作電流不應超過IDSM。
