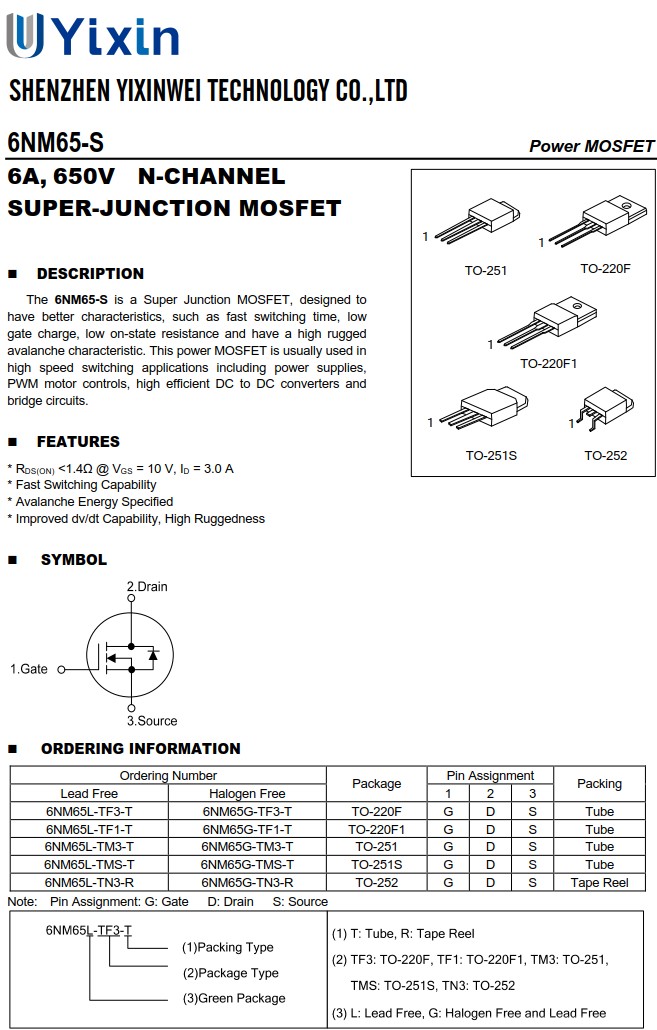

6NM65L-TN3-G的概述：

6NM65L-TN3-G是一款超級結型MOSFET，旨在具有更好的特性，例如快速開關時間、低柵極電荷、低導通電阻和高堅固性雪崩特性。 該功率MOSFET通常用于高速開關應用，包括電源、PWM電機控制、高效DC到DC轉換器和橋式電路。

6NM65L-TN3-G的特性：

RDS(ON)<1.4Ω@VGS=10V，ID=3.0A

快速切換能力

指定雪崩能量

改進的dv/dt能力，高耐用性

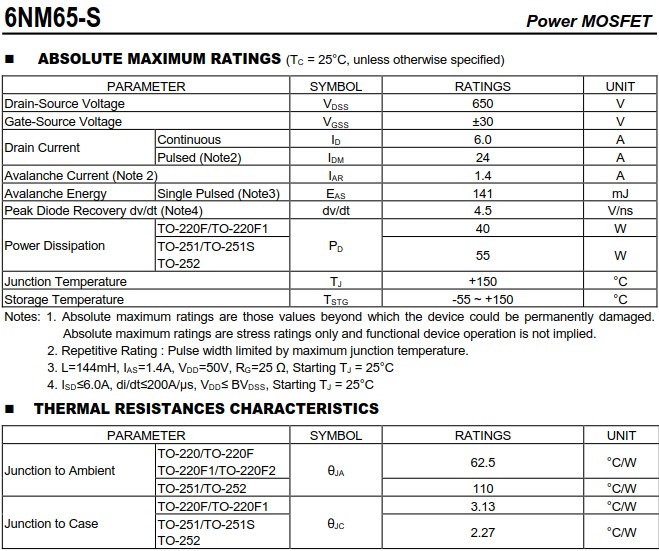

6NM65L-TN3-G的絕對最大額定值（TC = 25°C，除非另有說明）：

Drain-SourceVoltage漏源電壓,VDSS：650V

Gate-SourceVoltage柵源電壓,VGSS：±30V

DrainCurrentContinuous漏極電流連續,ID：6.0A

DrainCurrentPulsed漏極電流脈沖(注2),IDM：24A

AvalancheCurrent雪崩電流(注2),IAR：1.4A

AvalancheEnergySinglePulsed雪崩能量單脈沖(注3),EAS：141mJ

PeakDiodeRecovery峰值二極管恢復(注4),dv/dt：4.5V/ns

PowerDissipation功耗,TO-220F/TO-220F1,PD：40W

PowerDissipation功耗,TO-251/TO-251S/TO-252,PD：55W

JunctionTemperature結溫,TJ：+150°С

StorageTemperature儲存溫度,TSTG：-55~+150°С

注意：1.絕對最大額定值是指超出該值可能會永久損壞設備的那些值。

絕對最大額定值僅是應力額定值，并不暗示功能設備操作。

2.重復額定值：脈沖寬度受最大結溫限制。

3.L=144mH，IAS=1.4A，VDD=50V，RG=25Ω，起始TJ=25°C

4.ISD≤6.0A，di/dt≤200A/μs，VDD≤BVDSS，起始TJ=25°C

壹芯微6NM65L-TN3-G規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
