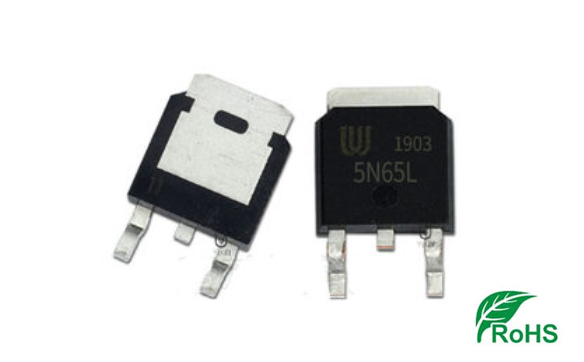

5N65G-TN3-R場效應管（5A,650V N溝道功率場效應晶體管）封裝形式為：TO252

5N65G-TN3-R場效應管參數中文資料,5N65G-TN3-R場效應管封裝引腳圖,5N65G-TN3-R規格書

5N65G-TN3-R的概述：

5N65是一種高壓功率MOSFET，旨在具有更好的特性，例如快速開關時間、低柵極電荷、低導通電阻和高堅固性雪崩特性。這種功率MOSFET通常用于電源的高速開關應用， PWM電機控制，高效直流到直流轉換器和橋接電路。

The 5N65 is a high voltage power MOSFET designed to have better characteristics, such as fast switching time, low gate charge, low on-state resistance and high rugged avalanche characteristics.This power MOSFET is usually used in high speed switching applications at power supplies, PWM motor controls, high efficient DC to DC converters and bridge circuits.

5N65G-TN3-R的特性：

* RDS(ON)<2.4Ω @VGS=10V

超低柵極電荷(典型值 15 nC)  Ultra Low Gate Charge (Typical 15 nC)

低反向傳輸電容(CRSS=典型 6.5 pF)  Low Reverse Transfer Capacitance (CRSS=Typical 6.5 pF)

快速切換能力  Fast Switching Capability

指定雪崩能量  Avalanche Energy Specified

改進的dv/dt能力，高耐用性  Improved dv/dt Capability, High Ruggedness

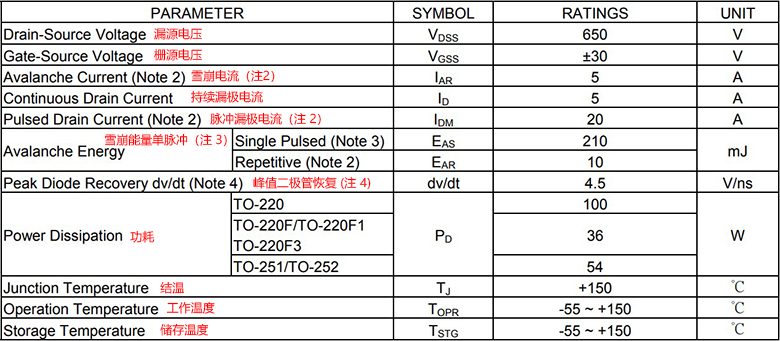

5N65G-TN3-R的絕對最大額定值（TC = 25°C，除非另有說明）：

注意： 1. 絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值，并不暗示功能設備操作。Absolute maximum ratings are those values beyond which the device could be permanently damaged. Absolute maximum ratings are stress ratings only and functional device operation is not implied.

2.脈寬受TJ(MAX)限制 Pulse width limited by TJ(MAX)

3.L=16.8mH，IAS=5A，VDD=50V，RG=25Ω，起始TJ=25°C

4.ISD≤5A，di/dt≤200A/μs，VDD≤BVDSS，起始TJ=25°C

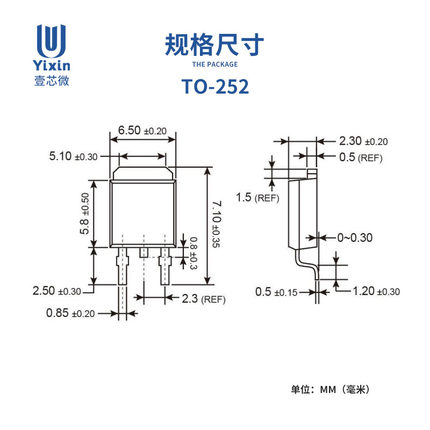

5N65G-TN3-R的引腳說明：
