「12N65」場效應mos管三個引腳區分的方法

型號：12N65(12A,650V)

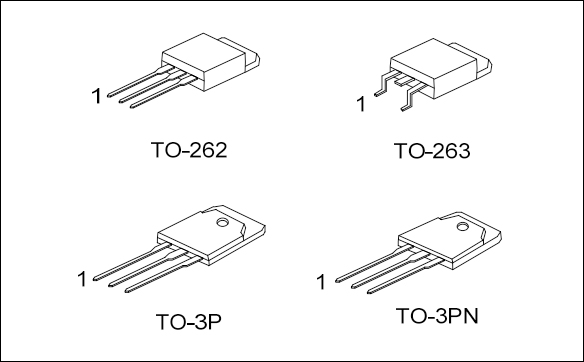

封裝：TO-220/TO-220F/ITO-220/TO-262/TO-263/TO-3P/TO-3PN

品牌：壹芯微|類型：場效應管MOSFET

多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢

mos管三個引腳區分：

G極比較好認，為中間的一腳；S極，不論是p溝道還是N溝道，兩根線相交的就是；D極，不論是p溝道還是N溝道，是單獨引線的那邊。

判定柵極G：

將萬用表撥至R×1k檔，用萬用表的負極任意接一電極，另一只表筆依次去接觸其余的兩個極，測其電阻。若兩次測得的電阻值近似相等，則負表筆所接觸的為柵極，另外兩電極為漏極和源極。漏極和源極互換，若兩次測出的電阻都很大，則為N溝道；若兩次測得的阻值都很小，則為P溝道。

判定源極S、漏極D：

在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。
