2021-07-28 瀏覽:-「10N65」MOS場效應管工作原理解析 - 壹芯微科技
型號:10N65(10A,650V)

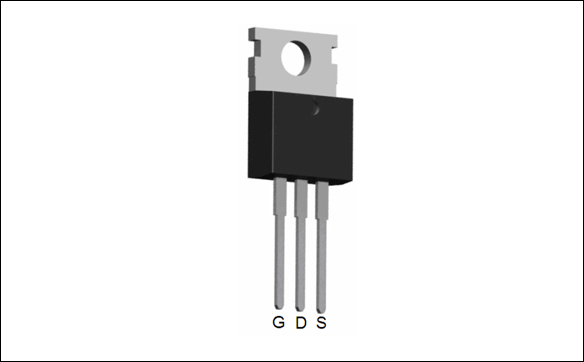

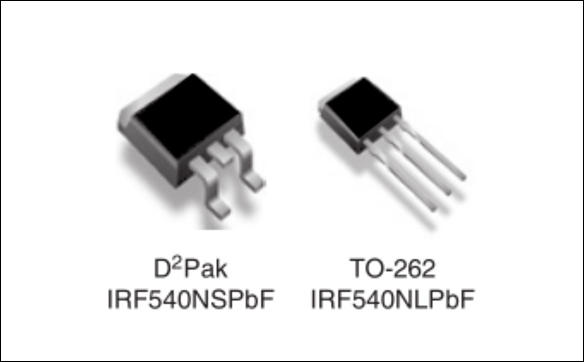

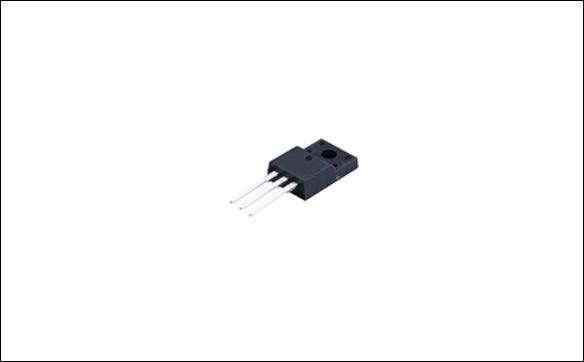

封裝:TO-220/TO-220F/ITO-220/TO-262/TO-263
多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢

MOS管的工作原理
增強型MOS管的漏極D和源極S之間有兩個背靠背的PN結。當柵-源電壓VGS=0時,即使加上漏-源電壓VDS,總有一個 PN結處于反偏狀態,漏 - 源極間沒有導電溝道(沒有電流流過),所以這時漏極電流ID=0。

此時若在柵-源極間加上正向電壓,即VGS>0,則柵極和硅襯底之間的SiO2絕緣層中便產生一個柵極指向P型硅襯底的電場,由于氧化物層是絕緣的,柵極所加電壓VGS無法形成電流,氧化物層的兩邊就形成了一個電容,VGS等效是對這個電容充電,并形成一個電場,隨著VGS逐漸升高,受柵極正電壓的吸引,在這個電容的另一邊就聚集大量的電子并形成了一個從漏極到源極的N型導電溝道,當VGS大于管子的開啟電壓VT(一般約為2V)時,N溝道管開始導通,形成漏極電流ID,我們把開始形成溝道時的柵-源極電壓稱為開啟電壓,一般用VT表示。

控制柵極電壓VGS的大小改變了電場的強弱,就可以達到控制漏極電流ID的大小的目的,這也是MOS管用電場來控制電流的一個重要特點,所以也稱之為場效應管。
「10N65」采購優質國產二/三極管Mosfet選壹芯微(專注領域 專業品質),國內知名功率半導體生產商,專業進口生產設備,芯片與技術源自臺灣,完美替代進口品牌,頁面右側聯系銷售一線或工程師為您提供參數,選型,樣品申請,規格書與技術支持,歡迎咨詢
