整流橋故障的判定方法

1. 判斷

用萬用表電阻擋即可判斷，對并聯的整流橋要松開連接件，找到壞的那一個。

2.損壞原因查找

(1)器件本身質量不好。

(2)后級電路、逆變功率開關器件損壞，導致整流橋流過短路電流而損壞。

(3)電網電壓太高，電網遇雷擊和過電壓浪涌。電網內阻小，過電壓保護的壓敏電阻已經燒毀不起作用，導致全部過壓加到整流橋上。

(4)變頻器與電網的電源變壓器太近，中間的線路阻抗很小，變頻器沒有安裝直流電抗器和輸入側交流電抗器，使整流橋處于電容濾波的高幅度尖脈沖電流的沖擊狀態下，致使整流橋過早損壞。

(5)輸入缺相，使整流橋負擔加重而損壞。

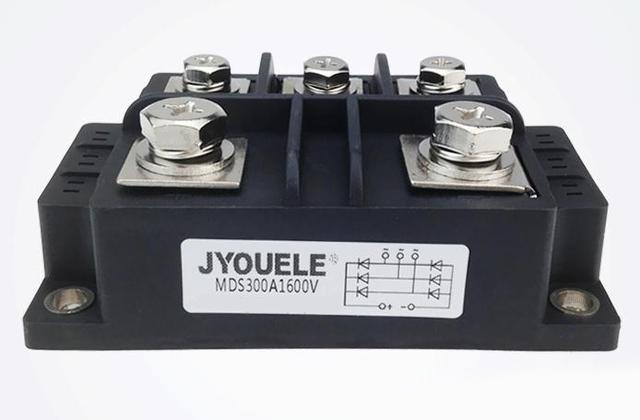

三相整流橋

3. 更換

(1)找到引起整流橋損壞的根本原因，并消除，防止換上新整流橋又發生損壞。

(2)更換新整流橋，對焊接的整流橋需確保焊接可靠。確保與周邊元件的電氣安全間距，用聯接聯接的要擰緊，防止接觸電阻大而發熱。與散熱器有傳導導熱的，要求涂好硅脂降低熱阻。

(3)對并聯整流橋要用同一型號、同一廠家的產品以避免電流不均勻而損壞。
