整流橋

整流橋就是將整流管封在一個殼內了.分全橋和半橋.全橋是將連接好的橋式整流電路的四個二極管封在一起.半橋是將兩個二極管橋式整流的一半封在一起,用兩個半橋可組成一個橋式整流電路,一個半橋也可以組成變壓器帶中心抽頭的全波整流電路,?選擇整流橋要考慮整流電路和工作電壓.

整流橋的原理

整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。

全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。???選擇整流橋要考慮整流電路和工作電壓.優質的廠家有“文斯特電子”的G系列整流橋堆,進口品牌有ST、IR等。整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

一般整流橋命名中有3個數字,第一個數字代表額定電流,A;后兩個數字代表額電壓(數字*100),V???如:KBL410?即4A，1000V?。RS507?即5A，700V。（1234567分別代表電壓檔的50V，100V，200V，400V，600V，800V，1000V）常用的國產全橋有佑風YF系列，進口全橋有ST、IR等。

整流橋有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有+或－，兩個交流輸入端有～標記。

一、?輸入整流橋的選擇?

1、整流橋的導通時間與選通特性

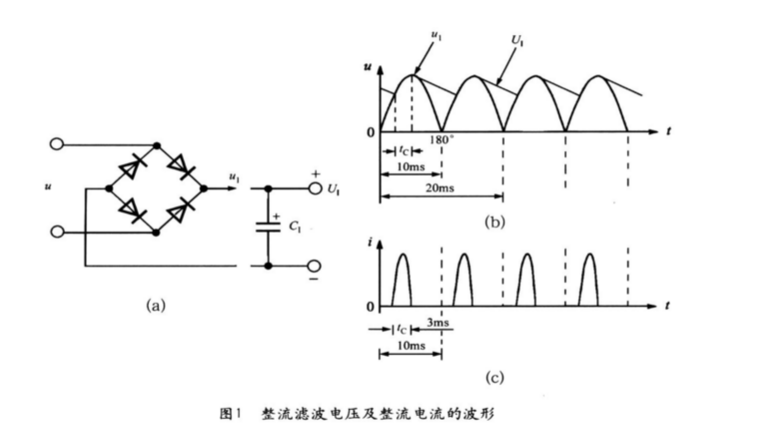

50Hz交流電壓經過全波整流后變成脈動直流電壓u1，再通過輸入濾波電容得到直流高壓U1。在理想情況下，整流橋的導通角本應為180°(導通范圍是從0°～180°)，但由于濾波電容器C的作用，僅在接近交流峰值電壓處的很短時間內，才有輸入電流流經過整流橋對C充電。50Hz交流電的半周期為10ms，整流橋的導通時間tC≈3ms，其導通角僅為54°(導通范圍是36°～90°)。因此，整流橋實際通過的是窄脈沖電流。橋式整流濾波電路的原理如圖1(a)所示，整流濾波電壓及整流電流的波形分別如圖l(b)和(c)所示。

最后總結幾點：(1)整流橋的上述特性可等效成對應于輸入電壓頻率的占空比大約為30％。(2)整流二極管的一次導通過程，可視為一個“選通脈沖”，其脈沖重復頻率就等于交流電網的頻率(50Hz)。(3)為降低開關電源中500kHz以下的傳導噪聲，有時用兩只普通硅整流管(例如1N4007)與兩只快恢復二極管(如FR106)組成整流橋，FRl06的反向恢復時間trr≈250ns。

2.整流橋的參數選擇

隔離式開關電源一般采用由整流管構成的整流橋，亦可直接選用成品整流橋，完成橋式整流。全波橋式整流器簡稱硅整流橋，它是將四只硅整流管接成橋路形式，再用塑料封裝而成的半導體器件。它具有體積小、使用方便、各整流管的參數一致性好等優點，可廣泛用于開關電源的整流電路。硅整流橋有4個引出端，其中交流輸入端、直流輸出端各兩個。

硅整流橋的最大整流電流平均值分0．5～40A等多種規格，最高反向工作電壓有50～1000V等多種規格。小功率硅整流橋可直接焊在印刷板上，大、中功率硅整流橋則要用螺釘固定，并且需安裝合適的散熱器。

整流橋的主要參數有反向峰值電壓URM(V)，正向壓降UF(V)，平均整流電流Id(A)，正向峰值浪涌電流IFSM(A)，最大反向漏電流IR(μA)。整流橋的反向擊穿電壓URR應滿足下式要求：

舉例說明，當交流輸入電壓范圍是85～132V時，umax=132V，由式(1)計算出UBR=233．3V，可選耐壓400V的成品整流橋。對于寬范圍輸入交流電壓，umax=265V，同理求得UBR=468．4V，應選耐壓600V的成品整流橋。需要指出，假如用4只硅整流管來構成整流橋，整流管的耐壓值還應進一步提高。辟如可選1N4007(1A／1000V)、1N5408(3A／1000V)型塑封整流管。這是因為此類管子的價格低廉，且按照耐壓值“寧高勿低”的原則，能提高整流橋的安全性與可靠性。

設輸入有效值電流為IRMS，整流橋額定的有效值電流為IBR，應當使IBR≥2IRMS。計算IRMS的公式如下：

式中，PO為開關電源的輸出功率，η為電源效率，umin為交流輸入電壓的最小值，cosφ為開關電源的功率因數，允許cosφ=0．5～0．7。由于整流橋實際通過的不是正弦波電流，而是窄脈沖電流(參見圖1)，因此整流橋的平均整流電流Id<IRMS，一般可按Id=(0．6～0．7)IRMS來計算IAVG值。?

例如，設計一個7．5V／2A(15W)開關電源，交流輸入電壓范圍是85～265V，要求η=80％。將Po=15W、η=80％、umin=85V、cosψ=0．7一并代入(2)式得到，IRMS=0．32A，進而求出Id=0．65×IRMS=0．21A。實際選用lA／600V的整流橋，以留出一定余量。? 輸入濾波電容器的選擇

1、占空比

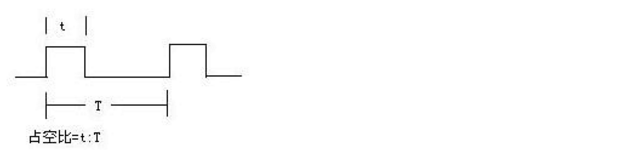

占空比(Duty?Ratio)在電信領域中有如下含義：?在一串理想的脈沖周期序列中（如方波），正脈沖的持續時間與脈沖總周期的比值。占空比是指高電平在一個周期之內所占的時間比率。方波的占空比為50%，占空比為0.5，說明正電平所占時間為0.5個周期。例如：脈沖寬度1μs，信號周期4μs的脈沖序列占空比為0.25

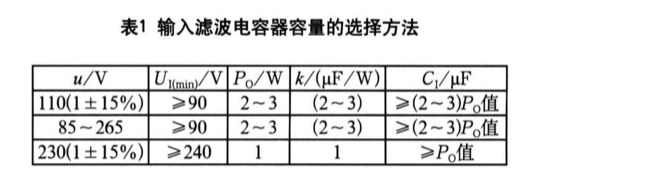

2)輸入濾波電容器容量的選擇? ????為降低整流濾波器的輸出紋波，輸入濾波電容器的容量CI必須選的合適。令每單位輸出功率(W)所需輸入濾波電容器容量(μF)的比例系數為k，當交流電壓u=85～265V時，應取k=(2～3)μF／W；當交流電壓u=230V(1±15％)時，應取k=1μF／W。輸入濾波電容器容量的選擇方法詳見附表l，Po為開關電源的輸出功率。

2)準確計算輸入濾波電容器容量的方法輸入濾波電容的容量是開關電源的一個重要參數。CI值選得過低，會使UImin值大大降低，而輸入脈動電壓UR卻升高。但CI值取得過高，會增加電容器成本，而且對于提高UImin值和降低脈動電壓的效果并不明顯。下面介紹計算CI準確值的方法。
