我們都知道整流二極管是一種將交流電能轉變為直流電能的半導體器件。通常它包含一個PN結，有陽極和陰極兩個端子。

圖一

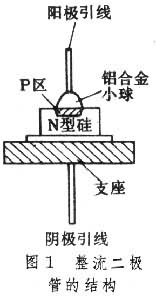

其結構如圖1所示。P區的載流子是空穴,N區的載流子是電子，在P區和N區間形成一定的位壘。外加使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V）,稱為正向導通狀態。若加相反的電壓,使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。

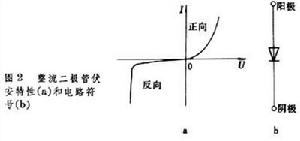

整流二極管具有明顯的單向導電性,其伏安特性和電路符號如圖2所示。

整流二極管可用半導體鍺或硅等材料制造。硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二極管都用高純單晶硅制造。這種器件的結面積較大，能通過較大電流（可達上千安），但工作頻率不高，一般在幾十千赫以下。因此整流二極管主要用于各種低頻整流電路。

以上是簡單的介紹了一下整流二極管的工作流程。
