整流橋堆和高壓硅堆的原理與檢測解析

整流橋堆和高壓硅堆(高壓整流管)的作用是將交流電壓變換為脈動直流電壓。

一、整流橋堆的分類、構成和檢測

1．整流橋堆的分類

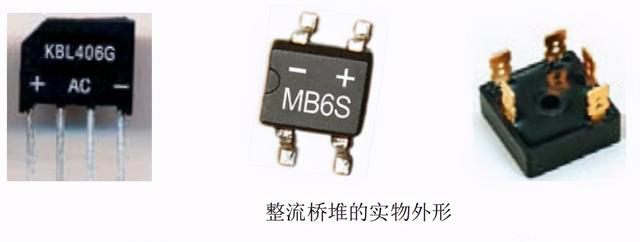

按構成整流橋堆可分為全橋整流堆和半橋整流堆兩類，按功率大小整流橋堆可分為小功率整流堆、中功率整流堆和大功率整流堆3類；按外形結構整流橋堆可分為方形、扁形和圓形3類；按焊接方式整流橋堆可分為插入式和貼片式兩類。常用的整流橋堆實物外形如下圖所示。

2．整流橋堆的構成

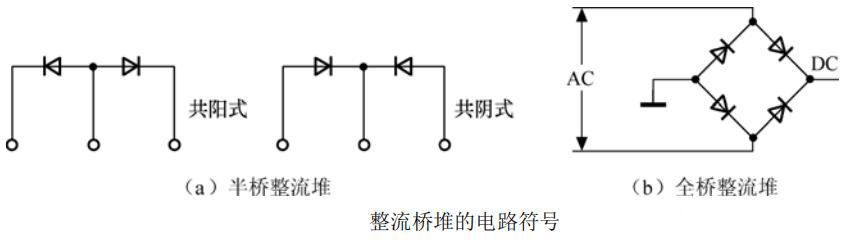

半橋整流堆由2只二極管構成，而全橋整流堆由4只二極管構成，它們的電路符號如下圖所示。

3．整流橋堆的檢測

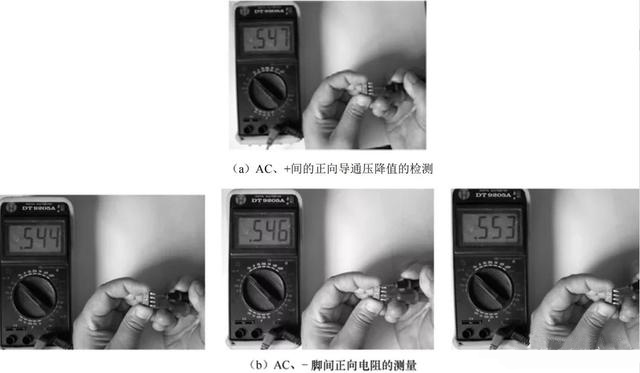

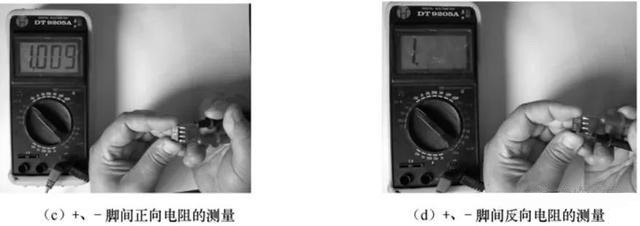

由于半橋整流堆和全橋整流堆是由二極管構成的，所以可通過檢測每只二極管的正、反向導通壓降值(或阻值)來判斷它是否正常，如下圖所示。將數字萬用表置于“二極管”擋，測得AC 腳與+腳間的正向導通壓降值為0.547(即二極管的正向導通壓降值)，如圖(a)所示；測得—腳與AC 腳間正向導通壓降值為0.544(即二極管的正向導通壓降值)，如圖(b)所示；測得+腳與—腳間的正向導通壓降值為1.009(即2 個二極管的正向導通壓降值)，如圖(c)所示；測得+腳與—腳間的反向導通壓降值為無窮大，如圖(d)所示。而接其他引腳，測量二極管的反向導通壓降值也都為無窮大。

整流橋堆和高壓硅堆的原理與檢測

整流橋堆和高壓硅堆的原理與檢測

二、高壓硅堆的識別與檢測

1．高壓硅堆的識別

高壓硅堆俗稱硅柱，它是一種硅高頻、高壓整流管。因為它由若干個整流管的管芯串聯后構成，所以它整流后的電壓可達到幾千伏到幾十萬伏。高壓硅堆早期主要應用在黑白電視機的行輸出變壓器中，現在主要應用在微波爐等電子產品中。常見的高壓硅堆如下圖所示。

整流橋堆和高壓硅堆的原理與檢測

其中，大功率高壓硅堆的表面標注的參數為0.2～0.8A/100kV，說明該高壓硅堆的整流電流可達到0.2～0.8A，最大耐壓值為100kV。

2．高壓硅堆的檢測

高壓硅堆由若干個整流管的管芯組成，所以測量時反向電阻的阻值應為無窮大，而正向阻值也為無窮大。下面以微波爐使用的高壓整流堆(高壓整流二極管)為例介紹高壓硅堆的檢測方法。

(1)數字型萬用表檢測

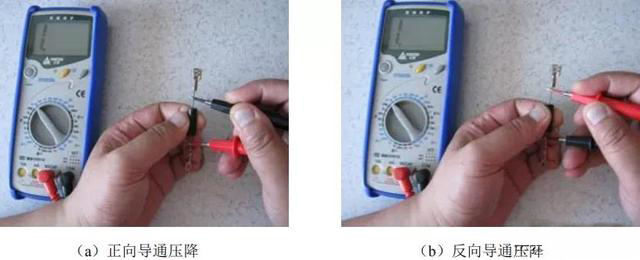

采用數字型萬用表測量高壓硅堆時，應該將萬用表置于“二極管”擋，測得的正、反向導通壓降都應為無窮大，如下圖所示。若導通壓降值較小或為0，則說明它漏電或擊穿。

(2)指針型萬用表檢測

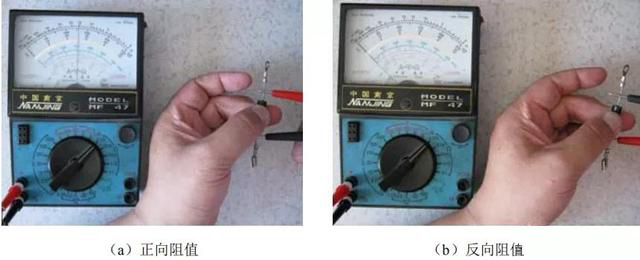

采用指針型萬用表檢測高壓硅堆時，將它置于“R×10k”擋，黑表筆接正極，紅表筆接負極，測得正向電阻阻值為150kΩ左右，如下圖(a)所示；調換表筆測量的反向電阻阻值為無窮大，如下圖(b)所示。

(3)整流橋堆、高壓硅堆的更換

整流橋堆、高壓硅堆損壞后最好采用相同參數的產品更換。若手頭沒有整流橋堆，可以采用2 只或4 只參數符合要求的整流管組成整流橋堆，來更換半橋整流堆或全橋整流堆。
