整流橋堆的外觀和電路符號介紹

橋堆: 整流電路常見的器件, 是將四只整流二極管組成的橋式整流電路封裝在一起, 實現把輸入交流電壓轉化為輸出直流電壓。

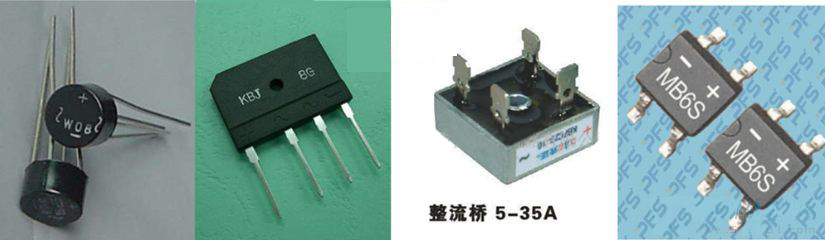

下圖為常見的橋堆元器件的外觀

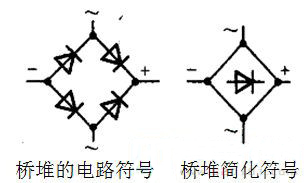

橋堆的電路符號如下:

橋堆有四個引腳, 它的“-”引腳接地, 從“+”引腳輸出正極性的波動直流電壓。兩個“～”引腳是交流輸入端。

優點:

1）電路得到簡化, 由四只二極管變成一個元件。

2）大功率整流時, 可以裝散熱塊，使電路工作穩定, 性能提高。

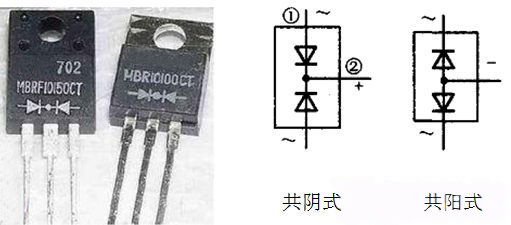

半橋堆: 半橋堆為三根引腳, 下圖所示是兩種半橋堆的電路符號, 它們內部的二極管連接方式不同, 一個是兩只二極管的正極相連: 另一個是兩只二極管的負極相連。
