整流二極管選型推薦與常用型號__二極管選型品牌生產廠家

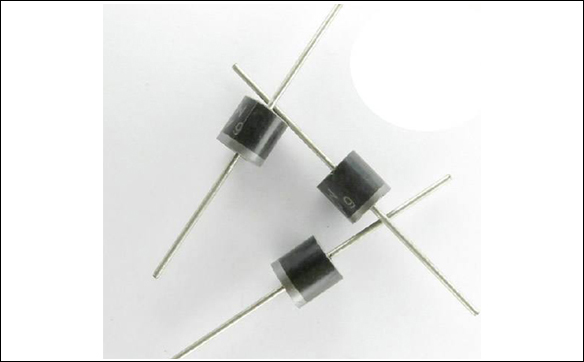

整流二極管一般為平面型硅二極管，用于各種電源整流電路中。選用整流二極管時，主要應考慮其最大整流電流、最大反向工作電流、截止頻率及反向恢復時間等參數。

普通串聯穩壓電源電路中使用的整流二極管，對截止頻率的反向恢復時間要求不高，只要根據電路的要求選擇最大整流電流和最大反向工作電流符合要求的整流二極管即可。例如，1N系列、2CZ系列、RLR系列等。

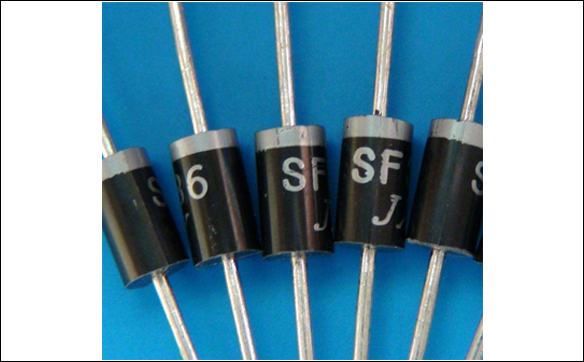

開關穩壓電源的整流電路及脈沖整流電路中使用的整流二極管，應選用工作頻率較高、反向恢復時間較短的整流二極管（例如RU系列、EU系列、V系列、1SR系列等）或選擇快恢復二極管。

二極管的型號命名方法

1、按照國產半導體器件型號命名方法，二極管的型號命名由五個部分組成，分別為：主稱、材料與極性、類別、序號和規格號（同一類產品的檔次）。

①主稱：“2”表示二極管。

②材料：A表示N型鍺材料；B表示 P 型鍺材料；C表示N型硅材料；D表示P型硅材料；E表示化合物材料。

③類別：P-小信號管（普通管）；W-電壓調整管和電壓基準管（穩壓管）；L-整流堆；N-阻尼管；Z-整流管；U-光電管；K-開關管；B或C-變?nèi)莨埽籚-混頻檢波管；JD-激光管；S-遂道管；CM-磁敏管；H-恒流管；Y-體效應管；EF-發光二極管。

④序號：用數字表示同一類別產品序號。

⑤規格號：用字母表示產品規格、檔次。

2、日本半導體器件命名型號由以下5部分組成：

第一部分：用數字表示半導體器件有效數目和類型；“1”表示二極管，“2”表示三極管。

第二部分：用“S”表示已在日本電子工業協會登記的半導體器件；

第三部分：用字母表示該器件使用材料、極性和類型；

第四部分：表示該器件在日本電子工業協會的登記號；

第五部分：表示同一型號的改進型產品。

整流二極管的檢查方法

首先將整流器中的整流二極管全部拆下，用萬用表的100×R或1000×R歐姆檔，測量整流二極管的兩根引出線(頭、尾對調各測一次)。若兩次測得的電阻值相差很大，例如電阻值大的高達幾百KΩ到無窮大，而電阻值小的僅幾百Ω甚至更小，說明該二極管是好的(發生了軟擊穿的二極管除外)。若兩次測得的電阻值幾乎相等，而且電阻值很小，則說明該二極管已被擊穿損壞，不能使用。如果兩次測量的阻值都是無窮大，說明此二極管已經內部斷開，不能使用。

整流二極管常用型號

1N4001 硅整流二極管 50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A)

1N4002 硅整流二極管 100V, 1A

1N4003 硅整流二極管 200V, 1A

1n4004 硅整流二極管 400V, 1A

1N4005 硅整流二極管 600V, 1A

1N4006 硅整流二極管 800V, 1A

1N4007 硅整流二極管 1000V, 1A

1N4148 硅開關二極管 75V, 4PF,Ir=25nA,Vf=1V

1N5391 硅整流二極管 50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A)

1N5392 硅整流二極管 100V,1.5A

1N5393 硅整流二極管 200V,1.5A

1N5394 硅整流二極管 300V,1.5A
