壹芯微科技〔壹芯〕研發生產直銷「MBR40200CT/FCT」雙二極管,VRRM:150V/IF(AV):40A,多種封裝,優質現貨,高質量,高標準,提供推薦選型,免費樣品,歡迎咨詢

壹芯微18年專注各式優質二三極管,Mosfet,橋堆等電子元器件研發/生產/銷售一體化服務,世界500強長期戰略合作伙伴,10000+電路電器生產企業選用,工廠直銷價省20%,參數達標,質量穩定,使用壽命長;提供選型應用|技術支持|售后服務

MBR40200CT.數據表(PDF):查看下載

(40A肖特基勢壘整流器)

主要參數

最高反向峰值電壓(VRRM)：200Vpk

最大平均整流電流(IF)：40Aav

最大峰值浪涌電流(IFM(Surge))：400Apk

最大反向漏電流(IR@VRRM)：5.0UAds

正向壓降(VF@IF)：10Apk

正向壓降(VF@IF)：0.95Vpk

封裝(PAKAGE)：TO-220/TO-220F/TO-263/TO-247

MBR40200CT/CT(TO-220)引腳

肖特基結二極管

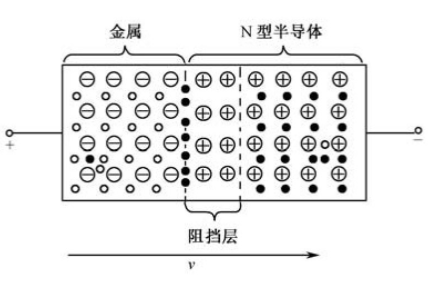

在理解了PN結二極管的工作原理之后，可以比較容易理解由金屬與摻雜半導體接觸形成的肖特基結二極管的工作原理。如圖2.5所示，金屬與半導體在交界處形成阻擋層，處于平衡態的阻擋層對外電路呈中性。以N型半導體為例，當在金屬端外加正電壓時，從半導體到金屬的電子數目超過從金屬到半導體的電子數，平衡被打破，形成一股從金屬到半導體的正向電流，該電流是由半導體中多數載流子構成的。加反向電壓時，從半導體到金屬的電子數目減少，金屬到半導體的電子流占優勢，形成從半導體到金屬的反向電流。由于從金屬到半導體的電子流是恒定的。當反向電壓提高，使半導體到金屬的電子流可以忽略不計時，反向電流將趨于飽和?？梢姡钃鯇泳哂蓄愃朴赑N結的伏安特性。

圖2.5 金屬與半導體接觸

在基于GaAs和InP的MESFET和HEMT器件中，其金屬柵極與溝道材料之間形成的結就屬于肖特基結。因此，它們的等效電路中通常至少包含柵-源和柵-漏兩個肖特基結二極管。

壹芯微針對二三極管作出了良好的性能測試，產品廣泛應用于電源、LED照明、光伏、儀表儀器、數碼產品、各種小家電等領域。如果您需要咨詢報價或遇到需要幫助解決的問題，可以在頁面右側點擊咨詢工程師或銷售經理，為您提供精準的產品報價和詳情介紹。
