來源:壹芯微 發布日期
2021-06-26 瀏覽:-壹芯微研發生產直銷「MBR40150CT/FCT」雙二極管,VRRM:150V,IF(AV):40A,封裝TO-220/TO-220F/TO-263/TO-247,高質量,高標準,選型定制,樣品申請,在線詢價
壹芯微18年專注各式優質二三極管,MOSFET,橋堆等電子元器件研發/生產/銷售一體化服務。世界500強長期戰略合作伙伴,10000+電路電器生產企業選用,工廠直銷節省20%,參數達標,質量穩定,使用壽命長;提供選型定制|技術支持|售后服務
MBR40150CT.數據表(PDF):查看下載
(40A肖特基勢壘整流器)
主要參數
VRRM(Vpk): 150
IF(AAV): 40
IFM(Surge)(Apk): 400
IR@VRRM(UAds): 5.0
VF@IF(Apk): 40
VE@IF(Vpk): 0.90
PAKAGE: TO-220/TO-220F/TO-263/TO-247
產品描述
MBR系列肖特基勢壘整流器是旨在滿足商業的一般要求通過提供高溫、低泄漏的應用和低VF產品。適用于高頻開關電源電源、續流二極管和極性保護二極管。
產品特性
低功耗,高效率。
高浪涌容量
用于低壓、高頻逆變器、續流和極性保護應用。
金屬硅結,多數載流子傳導。
高電流能力,低正向壓降。
保護環用于過壓保護。

肖特基勢壘
肖特基勢壘金屬及n型半導體的能帶結構如圖8-2[a]所示。金屬的功函數大于半導體的功函數,即Wm>Ws。半導體的費米能級高于金屬的費米能級,即EFs>EFm,它們具有共同的真空靜止電子能級E0。當把金屬和半導體電連接成一個系統時,由于EFs>EFm,所以半導體中的電子將流向金屬,使金屬表面帶負電荷,半導體表面帶等值的正電荷,系統保持電中性,導致金屬的電勢Vm降低,半導體內的內建電勢Vbi升高,其內部的電子能級及表面的電子能級隨之發生相應的變化,最后達到平衡狀態,金屬和半導體的費米能級在同一水平上。金屬和半導體之間的電勢能變化完全補償了原來費米能級的差異,半導體的費米能級相對于金屬的費米能級下降了(Wm-Ws),如圖8-2[b]所示。隨著金屬與半導體之間距離d的減小,接觸面積增大,金屬表面負電荷密度增加,半導體表面的正電荷密度也隨之增加,在半導體表面形成的空間電荷區也增寬。由空間電荷區電場引起的能帶彎曲加大,半導體表面與內部之間的電勢差也加大。金屬電勢與半導體電勢之差稱為接觸電勢差Vms,其一部分降落在空間電荷區(記為Vbi),另一部分降落在金屬與半導體表面之間的間隙上(記為VG)。接觸電勢差Vms為
當金屬與半導體接觸不是很緊密時,即間隙距離較大、接觸面積較小時,空間電荷區的電勢差很小,接觸電勢差Vms主要降落在金屬與半導體表面之間的間隙上。如圖8-2(c)所示,當距離d減小到可以與原子間距相比較,全部面積緊密接觸時,電場增強,金屬的電勢Vm降低,半導體的電勢Vbi升高,其電勢能差距變得很小,Wm與Ws很接近。在極限情況下,間隙電勢差VG可以被忽略,電子就可自由穿過間隙。由式(8-6)可知,此時接觸電勢差Vms等于空間電荷區的電勢差Vbi,接觸勢壘高度為qVbi。這里的Vbi也稱表面勢。

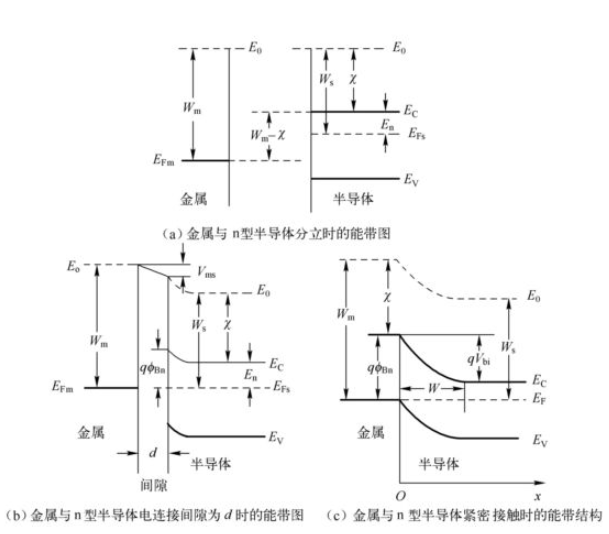

圖8-2 金屬與n型半導體接觸所形成的肖特基勢壘
上面所討論的金屬與半導體之間的接觸通常稱為肖特基接觸,其接觸勢壘通常稱為肖特基勢壘。
壹芯微針對二三極管作出了良好的性能測試,產品廣泛應用于電源、LED照明、光伏、儀表儀器、數碼產品、各種小家電等領域。如果您需要咨詢報價或遇到需要幫助解決的問題,可以在頁面右側點擊咨詢工程師或銷售經理,為您提供精準的產品報價和詳情介紹。
