一體成型電感知識介紹

說到一體成型電感，我們都應該很清楚。 因為那個應用在我們的生活中是不可或缺的。 但是，一體成型電感上的數字、結構、特性、應用、規格圖、優點、以及一體成型電感跟普通繞線功率電感之間區別可能大多數人都不知道是什么意思。

一體成型電感數字含義：

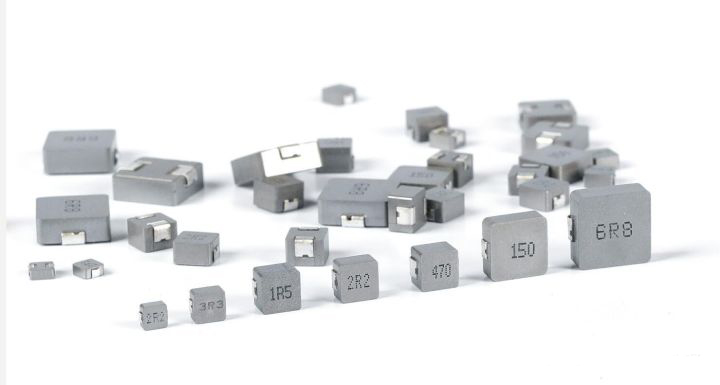

一體成形電感器上邊的數字意思的是感量，一般是由數據和英文字母R構成的，數據一般由三位數據構成。前邊倆位意味著的是數量，第三位意味著的是零的數量。

電感單位為uh，例如100為10uh，101為100uh，221為220uh。在由數字和字母構成的情況下，中央的數字r表示小數點，比如：1R1表明的是1.1uh，2R2表明的是2.2uh，3R3表明的是3.3uh。

一體成型電感的結構：

一體成形電感器就是指包含座體和繞阻本身，座體由繞阻本身埋進金屬材料帶磁粉末狀內部鋁壓鑄而成，表層封裝腳位為繞阻本身的引出來腳立即成型于座體表層。一體成形電感器應用表層貼片式封裝，被歸到貼片電感的一種。

一體成型電感特性以及應用：

（1）SMD表面貼片式電感；

（2）一體成型結構可避免發生噪音；

（3）一體成型電感的全封閉結構磁屏蔽效果好，可有效降低電磁干擾；

（4）同尺寸直流阻抗最低

（5）可確保耐電流電感值降幅平順；

（6）應用頻率可達5MHz；

（7）適用于回流焊SMT工藝；

（8）產品無鉛,符合RoHS指令；

（9）適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用；

（10）適用于高可靠要求的車用，軍用，醫用，航空航天等行業；

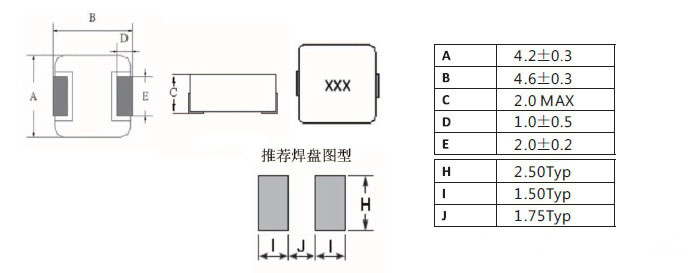

一體成型電感規格尺寸圖：

一體成型電感的優點：

（1）小體積，大電流，在高溫下能夠保持優良的溫升電流及飽和電流特性；

（2）一體成型電感自主開模，擁有多項外觀設計專利，多項自主知識產品；

（3）低損耗，低阻抗，無引線端頭，寄生電容小；

（4）采用一體成型結構，堅實牢固，磁路封閉、具有良好的的磁屏蔽性和EMI性能；

（5）磁屏蔽結構，磁路閉合，抗電磁干擾強，具有超低蜂鳴叫，可高密度安裝；

（6）采用低損耗合金粉末壓鑄，低阻抗；

（7）一體成型結構，堅實牢固，產品精準，持久防銹；

一體成型電感與普通繞線功率電感的區別：

（1）原材料不一樣，一體成形電感器是座體由繞阻本身埋進金屬材料帶磁粉末狀內部鋁壓鑄而成，表層封裝腳位為繞阻本身的引出來腳立即成型于座體表層。而一般功率電感是將變壓器骨架上邊繞上銅心線，隨后打上密封劑；

（2）屏蔽掉實際效果不一樣，一體成形電感器有更強的屏蔽掉實際效果；

（3）電流的大小不同，一體成型電感的電流變得更大；

（4）一體成形電感器的成本費與一般功率電感相較為，因為其材料和加工工藝決策，比一般功率電感價錢高；

（5）生產工藝流程不一樣，一體成形電感器是將座體和繞阻引入磁粉探傷后沖壓模具而成，一般功率電感便是纏線以后打上密封劑；
