電容及電感在交流電下會不會產生電流的熱效應 我們仔細想想，在交流配電網的供電末端有一臺電動機，它的線圈可以理解為電感，它如何與電源也就是電力變壓器交換無功功率？

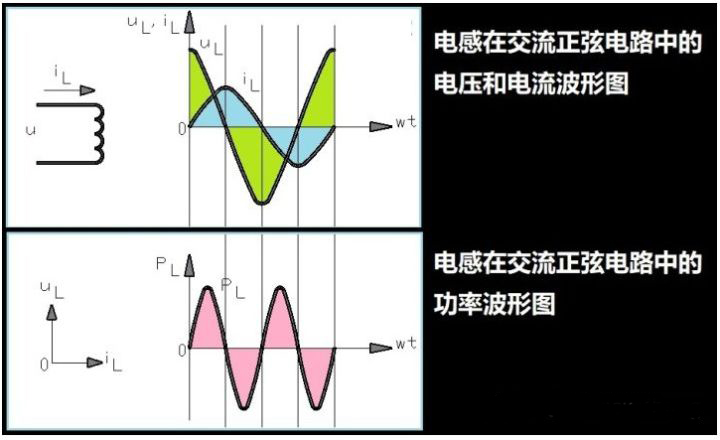

圖1：電感在交流正弦電路中的電壓、電流和功率波形圖

我們知道，電感在交流正弦電路中，因?yàn)榉聪螂妱?dòng)勢的原因，它兩端的電壓與電流之間存在近90度的相位差。對于純粹的感性回路，相位差就等于90度。

我們看圖1：注意將功率波形圖與電壓、電流波形圖對照，我們會發現電感在一段時間內從電源吸取功率，在另一段時間內又向電網回饋功率。如果不考慮電源與電感之間的導線電阻，則電感可以被認為是不消耗能量的。

下圖是電容的情況：

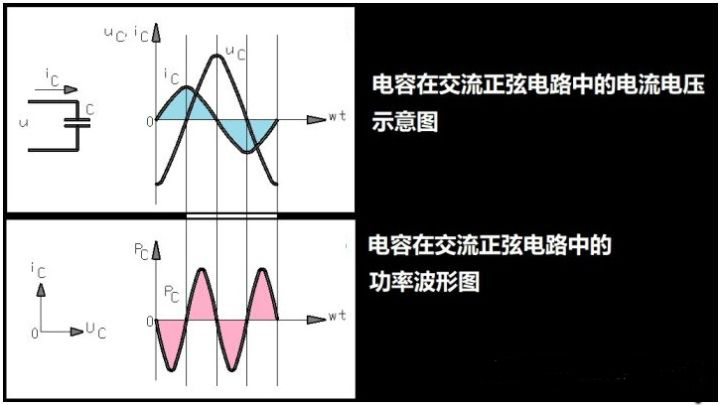

圖2：電容在交流正弦電路中的電壓、電流和功率波形圖

從圖2中我們看到，電容的情況與電感是類似的，差別只是電壓與電流的相位差區別：一個是電壓超前90度，一個是電流超前90度。

區別于電阻，我們把電感和電容與電源之間的功率交換，叫做無功功率，意思就是它們不消耗有功功率。但情況果然是如此嗎？

導線的線路電阻我們?cè)趯W(xué)習時可以不考慮，但在實際的配電系統中，由于電流規模很大，就必須考慮線路電阻了。

我們這樣想：當電感和電容等無功負荷與電源交換無功功率時，對應的無功電流必然會流過兩者之間的電纜。電纜上既有阻性負載產生的有功功率電流，也有電感/電容產生的無功功率電流，兩者均會使得電纜發熱。

我們把無功功率對應的發熱叫做“無功功率交換引起的電纜有功消耗”，有點拗口的名詞組合。

這就是題主談到的熱效應。

我們看下圖：

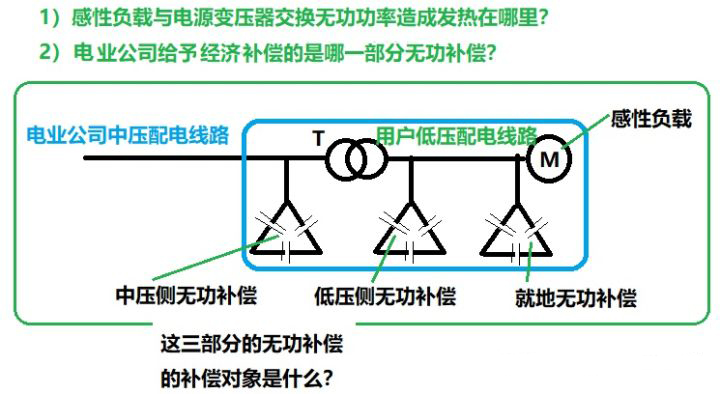

圖3：無功補償?shù)奈恢藐P(guān)系

我們由圖1和圖2可以看到，電容與電感的相位差關系正好是反的。如果我們?cè)陔姼械呐赃叢⒙?lián)合適的電容，豈不是就能部分地消除無功功率？

這就是無功補償。不過，無功補償?shù)难a(bǔ)償電容，一定不能把功率因數cosφ補償?shù)降扔?。為何？如果功率因數等于1，預示著此時電容與電感產生了諧振。對于實驗室中小規模的電路來說，諧振不會產生什么特別大的影響，但對于大電流的供配電系統來說，這是災難性的，系統會因?yàn)檫^(guò)電壓而發生事故。

我們仔細看圖3，圖中的無功補償有三處：第一處在電力變壓器的中壓側，也即供電公司配電網的末端；第二處在電力變壓器的低壓側，第三處在低壓配電網的末端用電設備處。

對于第三處，我們已經知道它能減小電力變壓器與用電負荷之間的電纜發熱，所以這種無功功率補償方式是最優的。我們把它叫做就地?zé)o功補償。
